案例介紹
2.3風機結構與特點
風機為雙吸入、雙支承結構，由電動機通過彈性套柱銷聯軸器驅動風機。風機主要由葉輪、機殼、進風口、進氣箱、調節門、傳動部分、等組成。
2.3.1葉輪：葉輪為后傾單板型葉片焊接于弧形輪蓋與平板形輪盤中間，葉輪的材質為(HG60)，采用專用耐磨電焊條堆焊耐磨層，延長了葉輪使用壽命。葉輪材料在進廠后，理化室都要100%地取樣作化學性能和機械性能檢驗，符合設計要求再投入生產。葉輪在組焊時，所有焊縫經著色檢驗，確保葉輪的焊接質量。葉輪焊接后必須消除殘余應力，否則，會因殘余應力的逐漸釋放引起變形和振動，嚴重影響風機安全平穩運行，導致停機或破壞。我公司擁有Φ4000 × 2000的井式退火爐一座，用于Φ3500以下葉輪焊接后進行整體退火消除殘余應力處理，消除率可達70-90%。同時使焊縫中殘留的氫逸出，避免發生延遲裂紋，穩定葉輪結構尺寸，最大限度地減少葉輪在實際運行中的變形，確保風機安全平穩運行。我公司擁有300kg至30T各種型號規格的硬、軟支承動平衡機，可對全系列風機進行精確動平衡試驗，其平衡精度品質等級G5.6，達到或優于部頒標準。葉輪的強度計算采用了“ANSYS”有限元結構分析軟件（該軟件是目前世界上最先進的強度計算軟件之一，計算精度高，并且能精確計算出葉輪上每一點的應力分布），提高了風機的設計精度和可靠性。
2.3.2主軸：該風機主軸采用45整體鍛造，在主軸上整體鍛制有一個法蘭，用其與葉輪配合，并用高強度螺栓與之聯結，做到聯結可靠，運行平穩。嚴格控制材質（化學成分）、機械性能、熱處理（調質）的規范、并進行超聲波探傷檢查。風機主軸按使用的載荷，主軸的強度、剛性，徑向、軸向振動應力及扭轉應力、取臨界轉速高于最大工作轉速的1.3倍，作為必要的條件等技術要求進行設計，以確保其安全可靠性。臨界轉速計算采用的是“DyRoBeS”軟件，進行轉子的結構形狀、不平衡反應、臨界轉速計算、扭轉及軸向振動等轉子動力學動態特性分析。為風機轉子的平穩、可靠運行提供了有力的保障。
主軸及葉輪等旋轉零件的無損探傷：我公司擁有完善的無損探傷手段和先進的檢驗標準，在工件制造過程中，根據加工性質焊縫部位不同分別采用，“X”射線、超聲波、著色和磁粉探傷。葉輪和主軸在制造過程中均要進行多次探傷檢查，確保制造質量。
2.3.3機殼：機殼是用低合金高強度鋼板（16Mn）焊接而成的蝸形體，機殼兩側焊有井式加強筋板，增強了機殼的剛性。機殼采取法蘭聯結的剖分式結構，剖分位置合理，無需全部拆除進出風口管道就能方便吊出轉子，減少維修的工作量。機殼上設有人孔門，便于觀察和檢修。

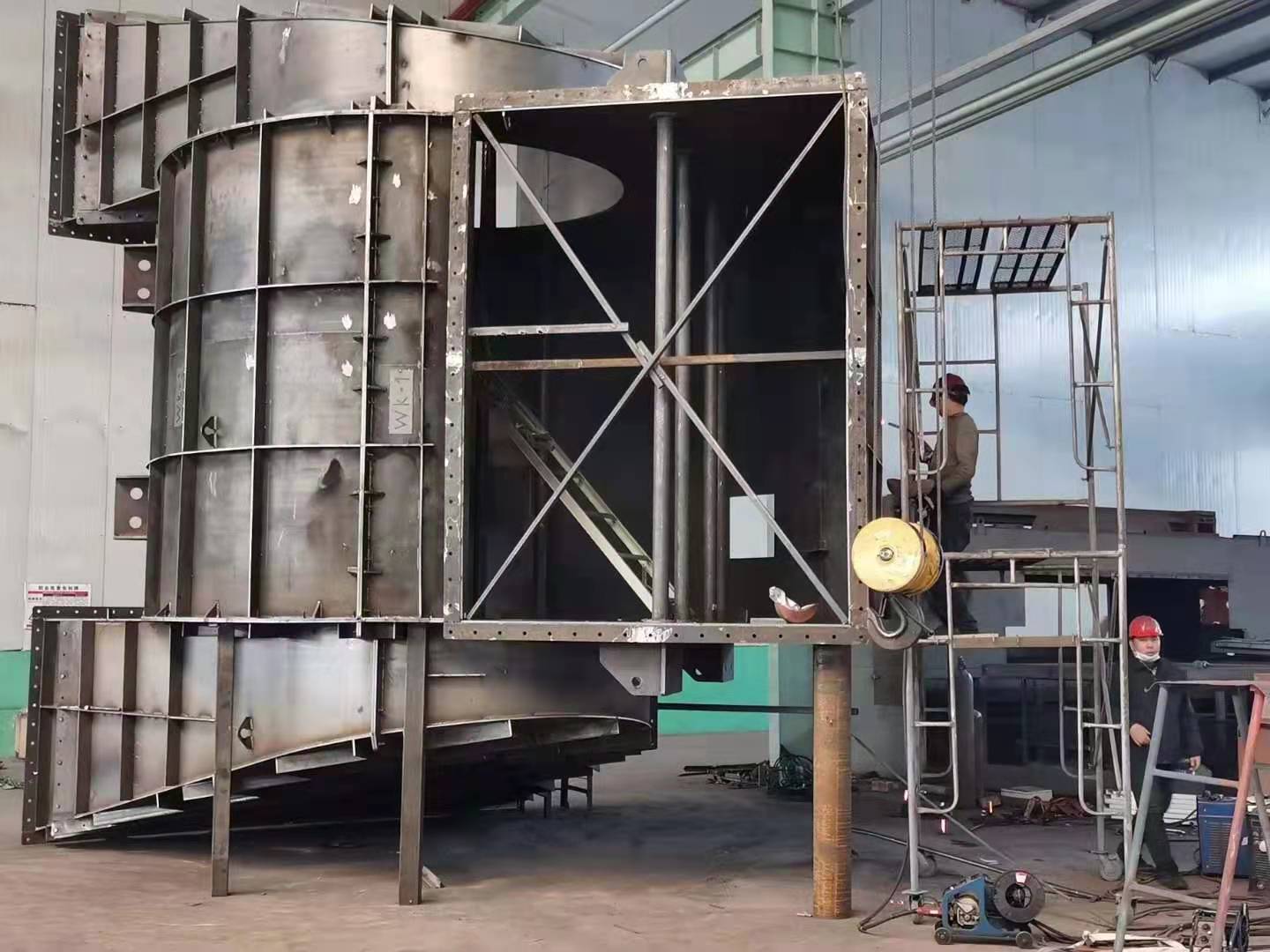

2.3.4進氣箱：進氣箱為鋼板焊接結構，材料為低合金高強度鋼板（16Mn），布在機殼兩側。進氣箱外部焊有井字格加強筋，內部焊有支撐板，增強了進氣箱的剛性。進氣箱制成剖分型式，便于安裝和檢修。在進氣箱的主軸通過處，設置有特殊的浮動密封，在機殼受熱膨脹后，可以自動定心，起到良好的密封作用，消除了風機運行時，因機殼受熱膨脹引起的軸封與主軸不同心而產生的軸封磨損，大大地提高了軸封的密封性能，延長了軸封的使用壽命，降低了氣體的泄漏。
2.3.5進風口：為收斂流線形的整體結構，材質為低合金高強度鋼板（16Mn），用螺栓固定在機殼入口側；與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
2.3.6調節門：風機配有進口差動導葉調節裝置。此調節裝置能進行使用工況的微量、緩慢、平穩調節，其調節方式是：開啟調節裝置時，先逐漸打開兩個葉片后，再打開剩下的幾個葉片，至最后所有的葉片全部打開。采用上述調節方法后，可擴大風機的工況使用范圍，適應管網系統的各種變化，達到提高風機的實際運行效率，節約能源，降低系統運行成本的目的。調節門由電動執行器操作和控制，可對風量進行微量調節，并設開度指示，可實現手動和電動操作，并可輸出4～20mA遠傳信號。
2.3.7傳動組：由主軸、軸承箱、聯軸器等組成。防漏油軸承箱為兩個獨立的枕式軸承箱結構、水冷式，用鑄鐵HT250制成。為了防止因主軸的軸向受熱膨脹而頂壞軸承箱，軸承箱設計分為定位軸承箱和非定位軸承箱兩種。定位軸承箱設在驅動端，由軸承箱側蓋的插入部份，對軸承的外圈進行軸向固定，從而達到轉子定位的目的。非定位軸承箱設在非驅動端，軸承箱側蓋的插入端留出了足夠的安裝間隙，以容納主軸的軸向熱膨脹量。軸承箱內裝的滾動軸承（22340CC/W33/C3），軸承測溫用液體壓力式熱電阻溫度計，即可現場顯示又可遠傳。軸承箱上部設有通氣塞減小了軸承箱里的微正壓保證不漏油，防塵性能好。軸承箱采用迷宮式密封，徹底防止漏油。風機運轉時，軸承位的均方根振動速度值≤6.3mm/s，保證風機安全運行。循環水通過輸水管在軸承箱內軸承部位流動，降低軸承溫度。冷卻水溫＜32℃，水壓0.2～0.3MPa，耗水量0.5～1m3/h。
2.4 風機主要零部件材質
機殼：16Mn
軸承箱：HT250
葉輪：HG60+耐磨焊條
主軸：45
滾動軸承：22340CC/W33/C3）
2.5 機組布置與聯接
2.5.1機組布置
軸承箱—風機—軸承箱—‖—電動機
風機機組布置為單層布置，電機、風機布置在地面平臺上。
2.5.2機組聯接：電機與風機之間采用彈性套柱銷聯軸器聯接。
