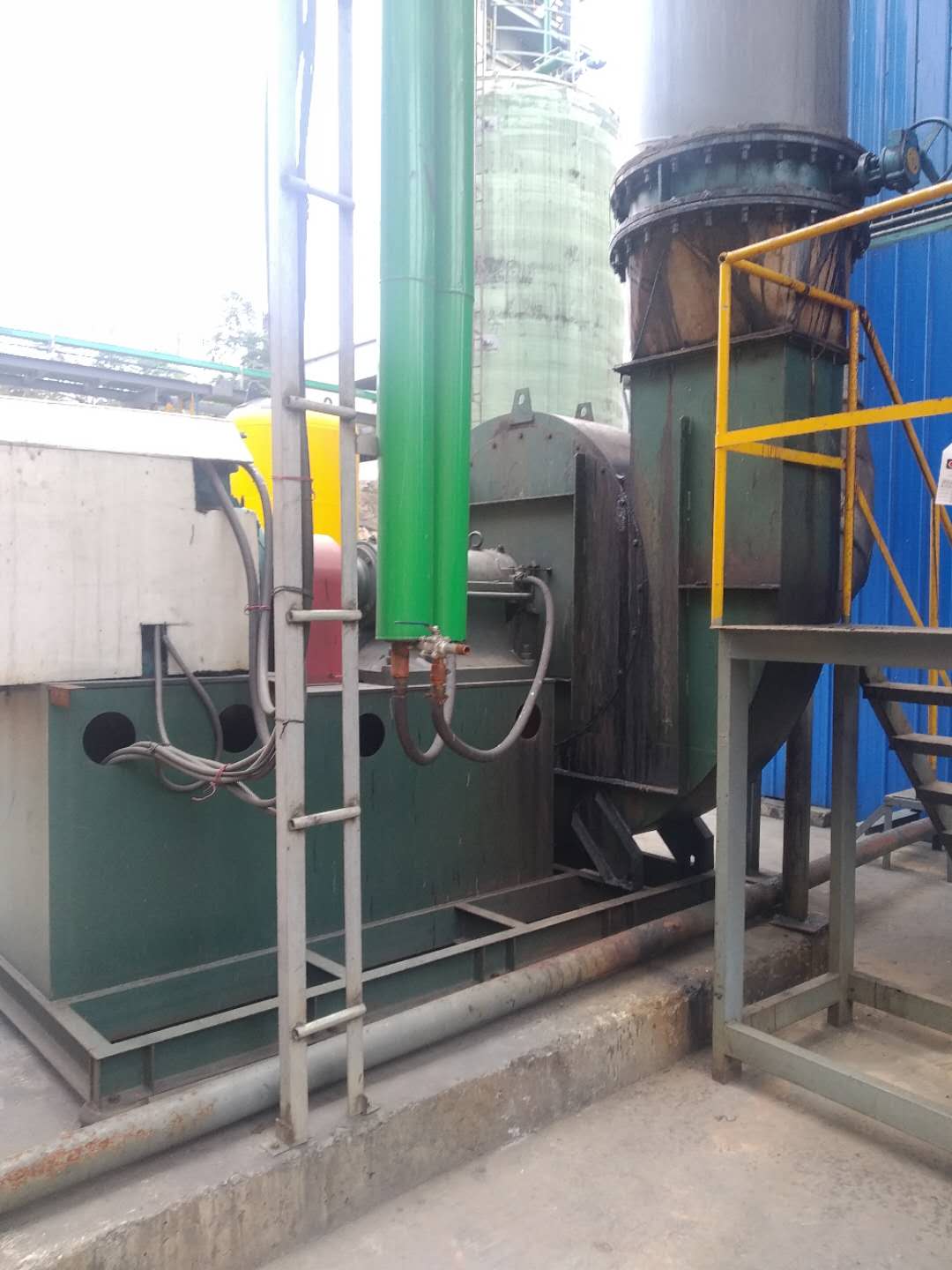

案例介紹
一、風機的用途
Y6-51系列一次、二次除塵風機,系我公司采用引進英國豪登西洛哥公司風機專有技術,結合我公司幾十年的除塵風機生產經驗,并應用我公司引進美國北方工程研究公司(MREC)流體機械氣動設計技術軟件,進行改進設計、制造的新一代除塵氣風機產品。該型風機采用了先進的防磨和防粘附技術,以及新型的密封技術,和特殊的防處理等多項光進技術的運用,使該系列風機具有耐磨、防粘附,防腐蝕,高效率,低噪聲,無泄漏,結構合理,性能穩定,運行平穩可常的特點,可在含塵濃度較大、及較嚴重以及輸送有氣體的條件下使用。該系列除塵風機輸送的介質為腐蝕性化工尾氣、電廠除塵煙氣等，風機前必須加裝除塵裝置,使進入風機的介質中含塵量盡量減少,以保證風機的正常使用。
二、風機的型式
1該系列風機為單吸入懸臂結構,D式傳動型式。
三、主要組成部分的結構特點
風機主要由葉輪、機殼,進風口,密封裝置,電機,傳動部分,調速裝置,潤滑裝置,電控柜等組成。
葉輪
葉輪采用高效的后向葉片焊接面成。在葉片上工作面及非工作面經過我公司專用技術特殊處理,有效的解決了風機葉輪的磨損、粘附及蝕。葉輪用高強度合金鋼制作，材料本身及葉輪各焊縫均經過嚴格的無損探傷,并且經過消除內應力熱處理及動平衡校正,為安全運行提供了可靠保證。
機殼
機殼采用高強度低合金結構鋼焊接而成。為了增加機充的剛性,在機殼表面焊有“井”字形加強筋板,消除了出于機売剛性不足面引起的振動。為了使于作常規檢查和清除葉輪粉塵粘附,在機殼設有密封性能良好的檢修門.另外我們還增加了風機在低速狀態下的霧沖水裝置,可有效的降低葉輪的粘附為了便于起吊和安裝轉子,機売設計成剖分結構,為保證剖分面不泄漏,機殼作了防變形處理和嚴格的氣密性試驗。
進風口
收放式流線的進風口制成整體結構,用螺栓固定在風機入口側。
4、密封裝置
在風機的主軸與機売兩側板之間裝有國外進口的氮氣加壓密封,密封內的悄性氣體壓力高于機売內的煤氣壓力,能有效的阻止機売內煤氣向外泄露,具有很高的密封可幕性,滿足風機在各種使用狀態下的密封要求。
5,電機:采用dUBT4隔燥等級的高壓電機
6,傳動部分
風機主軸采用優質鋼材制造而成。主軸按最高溫度,最大轉矩條件下進行設計,工作轉速遠小于臨界轉速,保證主軸具有足夠的剛度及可靠性滑動軸承箱采用引進技術、采取"高位油箱一一循環油強制潤滑"復合潤滑方式,循環潤滑油靠稀油站提供。如果遇到意外停電事故或油站短時故障,油站不能提供潤滑油時、高位油箱可在短時內向軸承提供一定量的油,而不至于使軸承受到損壞,為軸承的可靠運轉提供了保障。
6,調速裝置
可根據用戶的不同需要,選配以下調速裝置
(1)液力偶合器:液力偶合器主要用來講行風機的無級調速
(2)、變調速:通過變頻調速的方式實現風機的無調速。
7、電控柜:電控柜可實現機組的顯示,監控,調節、連鎖,報警及遠距離傳送信號,操作方便,自動化程度高。它是包括風機、電機,液力側合器、稀油潤滑站等所有外配套的全部控制功能在內的集中控制。
四、訂貨須知
用戶應寫明
(1)風機的名稱、用途
(2)風機型號
(3)風機的旋轉方向(順旋或逆旋)及進、出口角度
(4)性能參數:流量、壓力、輸送氣體種類及成分,工作溫度及其變動范圍,氣體密度(和相對應的氣體狀態參數)、當?shù)卮髿鈮?破海披高度)。進口壓力,工作轉速等等。
5)需要制造廠供應的外配套范圍(如電機,稀油站、聯軸器、膨脹節、液力偶合等調速裝置、油冷卻器、密封裝置,電控柜及測控儀表裝置等等)。以及外配套的型號、供貨廠家及其它主要性能指標)其它特殊的要求(如耐磨、防腐蝕、防腐等等)。
