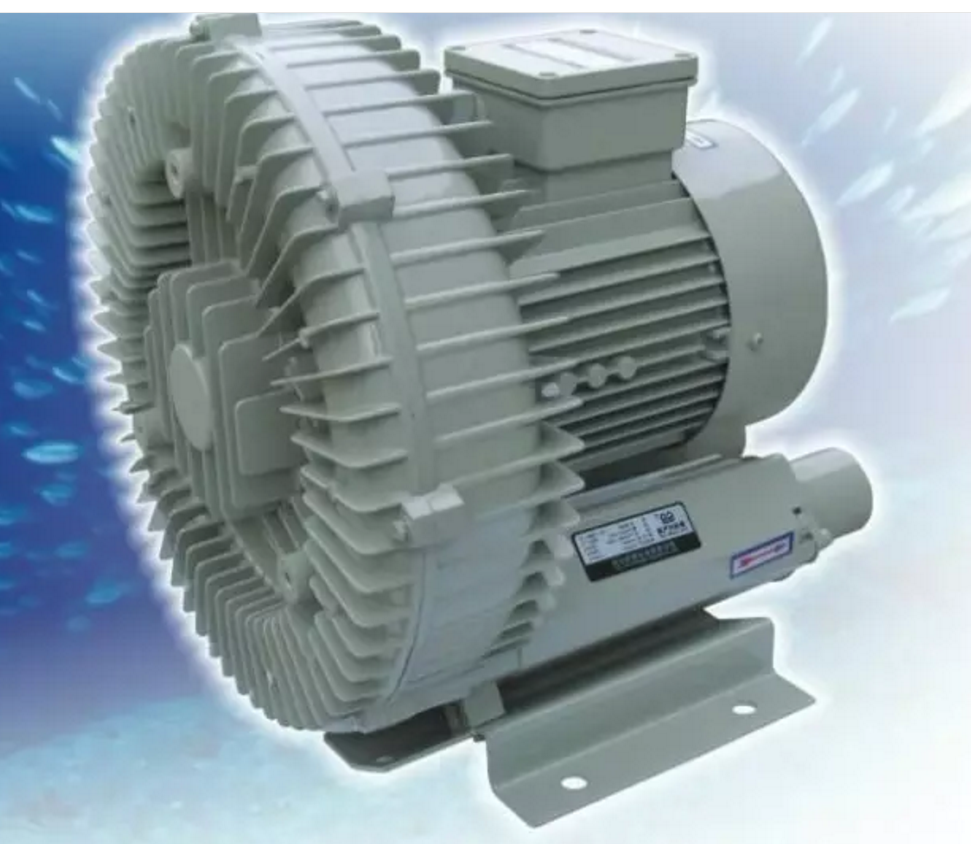

渦鼓風機內部的三居流場進行模擬，探討了幾種鼓風機幾何參數對其性能的影響1前言Blower）環形鼓風機（RingBlower），是專門用于送、抽氣體的壓裝置，因其結構簡單、體積小重量輕噪聲低、氣源純凈、耗能少、價格便宜和維修量小等特點，在國內外得到了廣泛的應用，特別是在要求中等壓力、供氣量為30~2000m3/h的使用場合，采用旋渦鼓風機是十分經濟的隨著石油化工、輕工、能源環保及食品等行業的迅速發展，它有著越來越廣泛的發展前途旋渦鼓風機其通流部分形狀復雜，氣流呈空間的三元紊流特性旋渦鼓風機內的氣流具有明顯的分離、旋渦等現象，以前很難用詳細的理論進行分析，因此有關旋渦鼓風機的很少?，F(xiàn)有的設計方法也主要是依據試驗結果得到一些經驗公式近幾年，隨著計算機軟件和硬件的迅速發展，計算流體動力學（CFD）成為一門新興的交叉學科并得到了廣泛應用。人們己經認識到，充分利用CFD和數值仿真等最新技術成果，是我國葉輪機械縮短與國際先進水平差距的有效途徑本文結合新產品開發，應用CFD技術對旋渦鼓風機內部的三維流場進行模擬，探討了各種參數對其性能的影響，并研究了這些影響因素的作用機理。以我們開發的某旋渦壓縮機（亦為旋渦鼓風機）為例，對其葉片形狀葉片數量以及進出口管道等進行內部流場模擬，計算結果給出了該機的內部流動特性，為減少內部渦流和氣流的分離提供了可視化的分析手段2旋渦鼓風機結構及數值模擬前處理該旋渦鼓風機新產品的參數如下：進口壓力=150000Pa，流量大于工質是氫氣H2該旋渦鼓風機結構示于根據數值模擬的需要，將計算域進行了處理為流場區域劃分示意圖，這里將整個旋渦鼓風機流道分為五個部分：靜止殼體外部區1，靜止流道或殼體內2，葉輪內3，間隙4（圖中粗實線部分），葉輪外部區5這五部分流場中，只有區域3定義為動區域，其余都為靜止區域。

　　各區域單獨生成合適的網格，其中區域2和3，以及區域4和3之間采用滑移網格，動靜中間截面的相對位置布情況，在相同半徑上，靠外圓部分的壓力比內圓部分的高，從進口開始沿逆時針方向壓力逐漸加，這表明旋渦鼓風機的壓力產生的原理分別表示了截面15的速度矢量，可以清楚地看到當葉輪旋轉時，葉輪葉片中間的空氣受到了離心力的作用，朝著葉輪的邊緣運動，在那里空氣再次進入泵體的環形空腔湘當于離心風機的蝸殼），然后空氣又返回葉輪（相當于下一級離心風機葉輪），再?gòu)娜~片的起點以同樣的方式進行循環。由于空氣被多次循環加壓，相當于在多級壓縮下，空氣以極高的能量離開鼓風機以供使用，它所產生的壓力可以是同直徑離心風機的12~中，葉道截面1的內徑處（圖中下面部分）流體從左邊靜止流道流到右邊的葉輪流道，外徑處（圖中上面部分）流體從右邊的葉輪流道流到左邊靜止流道，這樣形成一個旋渦，旋渦的中心偏向葉輪流道的外徑側。這為葉片的設PublishingHouse.Allrightsreserved，http://www.cnki流場區域劃分部分之間間隙很小，只有葉輪直徑的1A000滑移網格模型是模擬多網格的流場中最正確的方法，盡管其計算量是最大的，但是目前的PC計算機是可以承擔的所以說采用滑移網格是比較現實的，也是合理的在這里網格的劃分采用非結構化，其中計算間隙區域4的網格單元數為603660個，動區域3的網格為261957個，靜區域2的網格為284676個，外流場區1 5的網格分別為145656和136532個3內部流動顯示及分析數值計算結果由的截面全壓等值線圖和的速度矢量圖表示，由這些圖能夠明顯地看出葉輪內部流動以及各截面的流動情況是的左視圖，表示了流動中間截面的相對位置，流體從垂直圖面的進口管進入，依次通過截面1 23456，最后從有傾斜度的出口管流出。表示了葉輪內壓力分截面5速度矢量計提供了可視的數據，也為下面葉片形狀影響流體流動的機理提供了說明。其他截面與截面1類似，如的葉道截面5（內徑邊在圖中上面部分）4葉輪及出口管結構參數對性能的影響4.1葉片數z的影響表示了葉片數z的影響因?yàn)樵撔郎u鼓風機葉輪直徑較小，考慮到機械加工的問題，只研究了葉片數為18和24這兩種方案從的壓力、效率曲線來看，葉片數對效率的影響比較小，而對壓力影響比較大，尤其是在小流量部分更為明顯從流量0~0.7m3/min范圍來看，18個葉片優于24個葉片。這一結果比文葉片數對性能的影響的次數）決定的。Z值小時，葉片對氣流的引導作用較小，且葉片與氣體進行能量交換的機會較少，壓力系數j不高；而當z加到一定值后，葉片的阻塞作用強，葉片沿程損失加，于是壓力系數j和效率Z都下降4.2葉片形狀的影響葉片形狀是旋渦鼓風機的重要結構參數表示了三種葉片：直葉片、前彎葉片和三維葉片。常用的直葉片和前彎葉片不是三維葉片，在軸面A-A截面的形狀是由直線組成；而三維葉片在軸面A-A截面的形狀是由曲線組成不同葉片形狀獻
