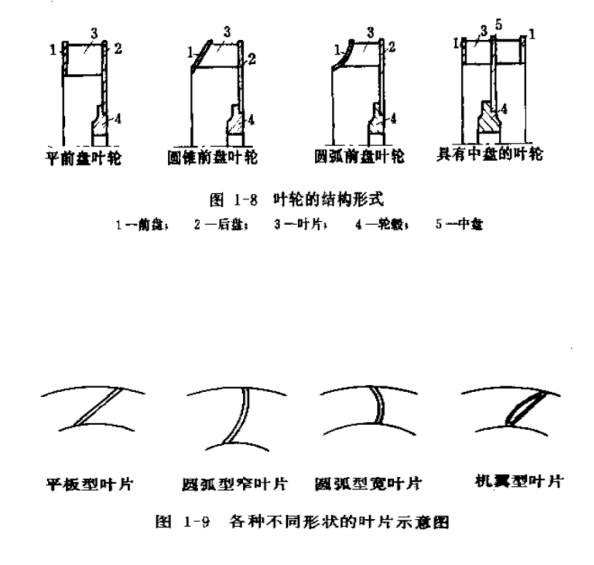

葉輪是風機的主要部件。它的尺寸和幾何形狀對風機的性能有著重大的影響。離心通風機的葉輪由前盤、后盤、葉片和輪轂組成,用焊接和鉚接均可。葉輪前盤的形式有平前盤、圓錐前盤和圓弧前盤等幾種,如圖1-8所示。平前盤制造簡單,但對氣流的流動有不良影響,效率校低。8-11型離心通風機就是采用這種平前盤。圓錐前盤和圓弧前盤葉輪雖然制造比較復雜,但效率和葉輪強度都比平前盤優越。4-72型和5-51型離心通風機都采用了圓弧前盤。

雙吸離心通鳳機的葉輪是兩側各有一個相同的前盤,中間有一個公用的中盤,而中盤鉚接在輪轂上。葉片是葉輪最主要的部分,它對于風機的工作有很大的影響,特別是葉片出口角和葉片形狀。

(一)葉片出口角

離心通風機的葉輪,根據葉片出口角的不同,可分為前彎、徑向和后彎三種(見圖1-4)。在葉輪圓周速度相同的情況下,葉片出口角β2越大,則所產生的壓力越高。所以兩臺同樣大小和同樣轉速的離心通風機,前彎葉輪的壓力比后彎葉輪的壓力要高。但一般后彎葉輪的流動效率比前彎葉輪要好,所以在一般的情況下,使用后彎葉輪通風機的耗電量比前彎通風機要少。

(二)葉片形狀

離心通風機葉片形狀有平板型,圓弧型和機翼型等幾種,如圖1-9所示。平板型葉片

制造簡單。機翼型葉片具有良好的空氣動力性能,強度高,剛性大,風機的效率一般校高。

如果將機翼型葉片的內部加上補強筋,還可以增強葉片的剛度。但機翼型葉片的缺點是輸

送含塵氣流濃度高的介質時,葉片容易磨損,葉片磨穿后,雜質進入葉片內部,使葉輪失去平衡而產生振動。

前彎葉輪一般都采用圓弧型葉片。后彎葉輪中,對于大型風機多采用機翼型葉片。對

于除塵器效率低的燃煤鍋爐引風機可采用圓孤型或平板型葉片。當前,采用6-31和5-47等

平板型葉片離心通風機的較多。
