并列運行風機工況調整
對于容量較大的鍋爐,風機大多數是采用并列運行的。
目前選用并列運行的風機有兩種方法:一是選用兩合性能相同的風機,二是選用性能不同,容量一大一小的風機。究竟采用哪種方法才能經濟運行,示鍋爐的工作情況而定。

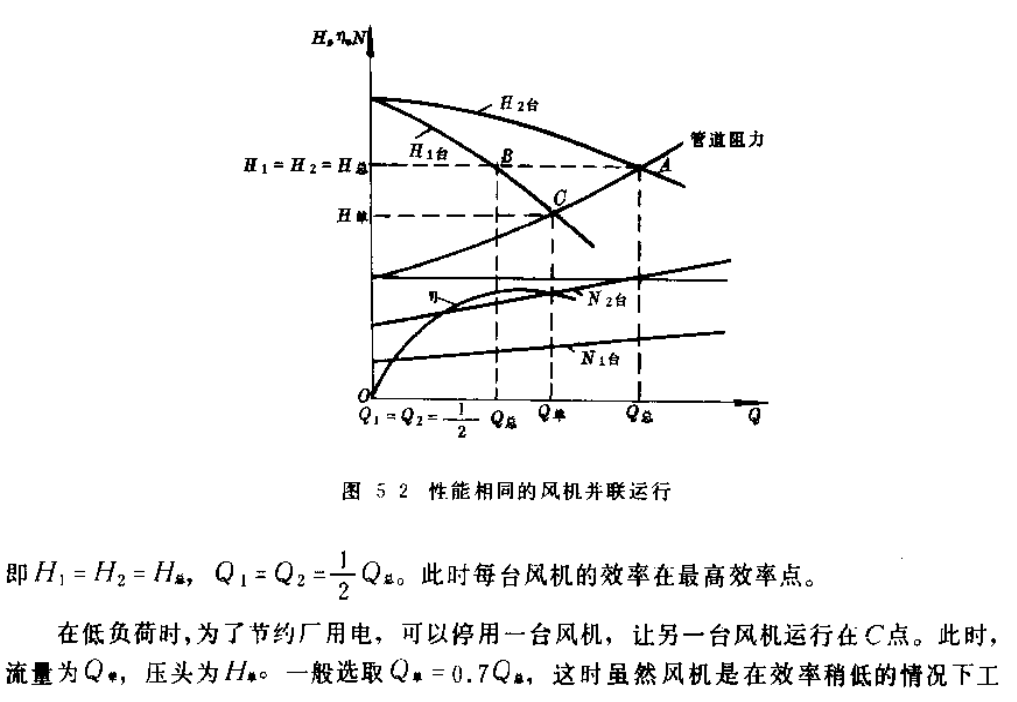

(1)對于經常在額定容量下運行的鍋爐,選用兩合性能相同的風機,并使每臺風機都在其最高效率區域內運行,如圖5-2所示。兩臺風機并列后運行于A點,每臺風機運行于B點。
作,但一臺風機所需的功率比兩臺風機并列運行時的總功率小。
概括而言,對于上述情況,應按B點選擇風機,使風機經常在最離效率點工作;按C點選擇電動機,使低負荷運行時可以只用一臺風機,這樣消耗的功率也能減少。
(2)對經常在經濟負荷以下運行,但有時在額定負荷或超負荷下運行的鍋爐,有些電廠選用性能曲線不同,容量一大一小的兩臺風機,經常只使用一合大容量的風機,而且使這臺風機在效率最高點D點工作。從圖5-3看到,并列運行的工作點是在總性能曲線Q-H1+2和管略曲線的交點4,而兩臺風機分別工作于B及C點。
從圖5-3可知,具有不同性能曲線的風機并列工作,其風量增加很少,特別是在管路特性曲線∑h1陡而并列風機性能曲線平緩的情況下,風量的增加將更少。
因此,只有在管路特性與風機總性能曲線相交于D點以右時,才有使用兩臺風機并列運行的必要。
