1.送風機風量測點一般設在靠近風機入國的直管段上,并要求從測點到送風機進口這段管路內沒有清風。

不帶進氣管的送風機,可在風機入口臨時安裝直管段(直管段的長度應大于直徑的4~5倍。如果直管段長

度不夠,可裝設機翼測風裝置來測量風量)或在出口直管段上設置流量測點。兩臺并列運行的送風機只做

單臺試驗時,須把另一臺嚴密隔絕,以免滑風。


2.引風機煙氣量的測點,一般設在除塵器后靠遠引風機的直管段上。由于大多數煙道沒有合乎要求的直管

段,這時煙氣量測點的數目就要多一些。實踐證明,這樣測出的煙氣量亦有相當?shù)臏?zhǔn)確性。如直管段太短,

可采用機翼型測速裝置來測量流量。

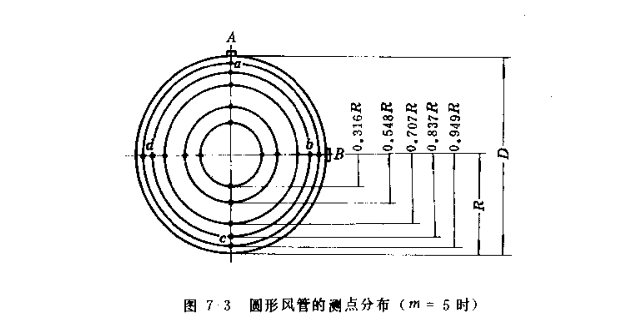

3.當圓形風道半徑R<500毫米時,在截面上只要裝設一個測量孔;當R>500毫米時,需要在通過管道中心互

相垂直的方向上裝設兩個測孔,如圖7-3所示。

用皮托管測量動壓時,測點位置和數目符合下列規定：


(1)在圓形風道上進行測量時,應該把截面分成若干同心的等面積的環形小截面如用兩個測量孔A及B,則在

每一個環的范圍內取四個測量點(如圖7-3中的a、b、c、d四個點),這四個點應位于互相垂直的半徑上。

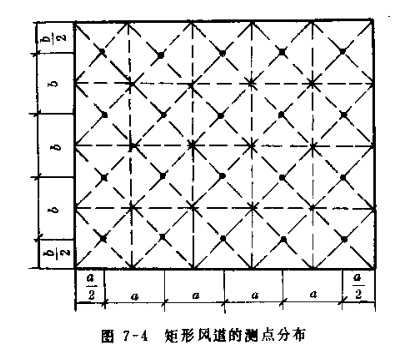

截面應劃分的環數決定于風管直徑,如表7-1所示。(2)在矩形管道上測量流量時同樣亦將測量斷面分成若干等面積的小截面,并盡可能使它們接近正方形測

量點應放在每個接近正方形小截面的對角線上,如圖7-4所示。當氣流不均時,測點間距采用150~200毫

米在直而長的管段上,采用400~500毫米。
