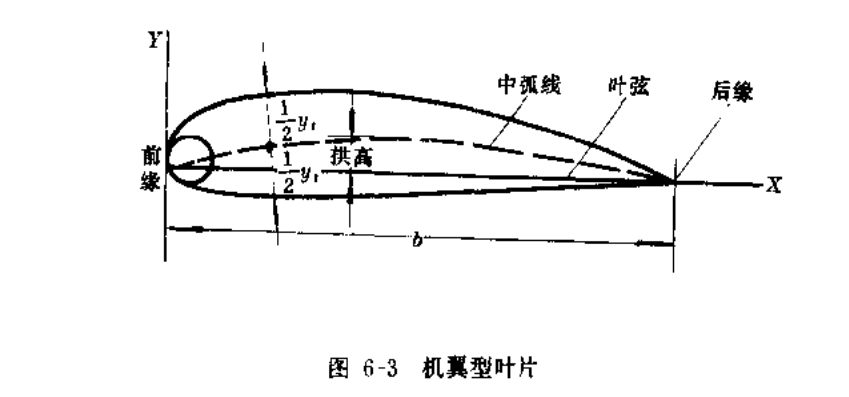

軸流通風機的葉片通常采用飛機機翼的形狀,所以又稱為機翼型葉片(圖6-3)。它的常用術語及其意義如下：

(1)葉弦——沿氣流方向連接前緣和后緣的直線稱為葉弦,其直線長度稱為弦長b；


(2)葉展——在垂直于葉弦方向的機翼長度,稱為葉展l；


(3)葉展比——葉展與其平均弦長之比,稱為葉展比l/b；


(4)骨架線——葉片截面上邊界線和下邊界線之間的截面中線稱為骨架線或中弧線;


(5)葉厚——在葉片截面中,垂直于骨架紱的最大厚度稱為葉眞y1,通常用它與弦長的比值y/b來表示；


(6)拱高——葉片截面中骨架線離葉弦線的最大距離稱為拱高∫或撓曲度,通常以弦長的百分比來表示,即f/bx100%


(7)入射角氣流方向與葉弦間的夾角稱為入射角或沖角a_y。
