當按照比轉速選擇不到合適的風機空氣動力學略圖時,可選用比轉速相近的風機加以變型:即先根據實際需要的全壓求出風機葉輪直徑,再根據實際需要的流量修正葉輪和機殼的寬度。
變型選型的方法與步驟如下:
1)將實際需要的流量和余壓,換算到空氣密度P=1.2kg/m3時的流量和會壓,并選定所需風機的工作轉速,接公式(12-3)計算出所需風機的比轉速ns；
2)選擇與計算的比轉數相近、且效率較高的風機類型,從其無因次特性曲線上找出最佳工況下的無因次特性參數。
3)按公式(12-4)計算出按流量要求所需的風機葉輪直徑D2_q

4)按公式(12-5)計算出按全樂要求所需的風機葉綸直徑D2_p
選用風機的葉輪直徑應取D2p。如果D2q)≠D2_p,則需要對葉輪的寬度進行修正。當D2q＜D2p時,則葉輪需要變窄。當D2q>D2p時,則葉輪需要加寬:
5)葉輪寬度的修正：

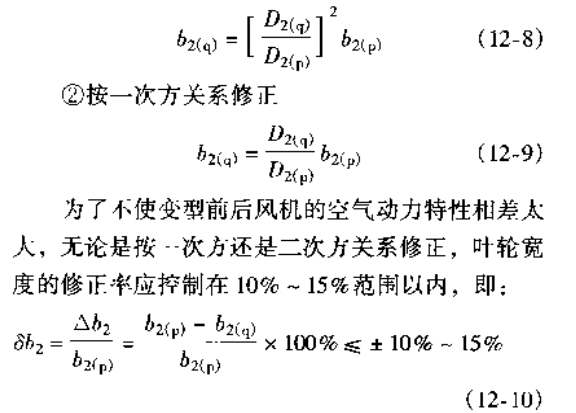

①按二次方關系修正。按風量要求修正前的葉輪直徑為D2q,而實際按風量要求修正后的葉輪直徑為D2p,故實際按風量要求修正后的寬度b2q應為:

當計算結果D2q>D2p,葉輪需要加寬時,則葉輪寬度按二次方關系修正,否則風量偏小,不能滿足實際風量的要求。
當計算結果D2q 葉輪加寬后,葉輪的剛性降低,故應對葉片的強度進行校核、必要時應增加片的厚度,或采取其他加強持施。
