集風器的作用是將氣體導向葉輪。集風器的幾何形狀、集風器與葉輪入口間隙型式及大小,都對通風機的性能有影響:評價集風器時,不但要看集風器本身的流力損失,述要看集風器出口進入葉輪的氣流流動情況。

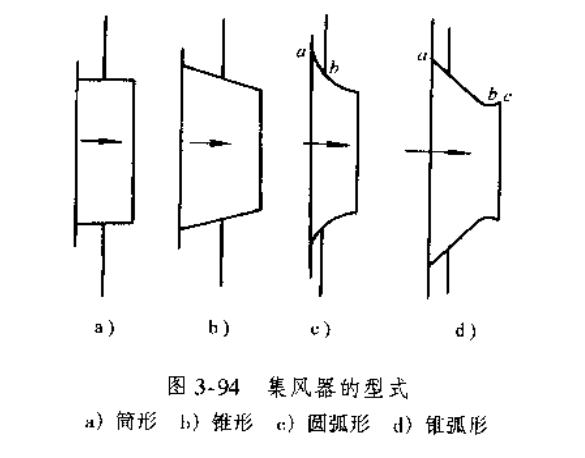

集風器的基本型式如圖3-94所示。圖3-94a為圓筒形集風器,它本身的流力損失最大,引導氣
涴進人葉輪的流動情況也最壞,但加工1藝方便:圖3-94b為圓讎形集風器、它本身的流力損失較大,引導氣體進入葉輪的流動狀態也不佳。圖3-94c為圓弧形集風器,它本身的流力損失小,引導氣流進入葉輪的流動狀態也較好。圓弧形集風器引導氣流進人葉輪以后,所形成的渦區比圓錐形集風器所形成的渦區小得多。采用這兩種不同的集風器,對于通風機的特性曲線的影響表示在圖3-96中。從圖可見,用圓弧形集風器,通風機的壓力系數ψ和全效率η都有所提高,而功率系數λ則有所降低,圖3-94d為錐弧形集風器,這種集風器在現代離心通風機中獲得了廣泛的應用。
