根倨進氣箱的一些研究資料,得出下列意見可供設計進氣箱吋參考:
1.進氣箱進口面積F,應與外部供氣管道截面積相匹配。它與葉輪進口面積FO之比為F,/Fo1.8-3。
2.進氣箱的進口寬度,在很大程度上取決于炳支承軸承間的可能極限距離,一般進氣箱人口尺寸的長寬比偵為2-3.5
3.氣流在進氣箱中的流動,應保持均勻地加速。為此,無論在子午截面上,還是在垂直于轉軸的平面上:,流道截面積必須是逐漸收縮的

4.為了保證集風器入口前氣流均勻,進氣箱下部漸縮形流道的型線(在平面投影上),最好采用如圖3-101b的型式,其線州兩個圓弧繪制,而其中心位于轉軸中心下部的兩側。在進氣箱對稱軸線上,最好焊有整流肋板,但當進氣箱進口裝有徑向前導器時,則不需螫流肋板。

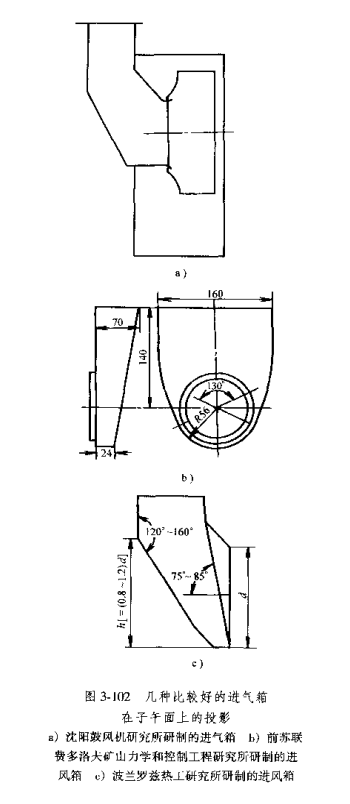

5.為使集流器入口得到比較均勻的速度場,進氣箱在子午面上的形狀,應有利于把氣流引向集流器的入口,如圖3-102a、c所示。這種結構可使氣流比較平穩地轉彎。
