風機轉子種類及平衡等級

返回列表 來源:周口鼓風機 發布日期:2020.11.26

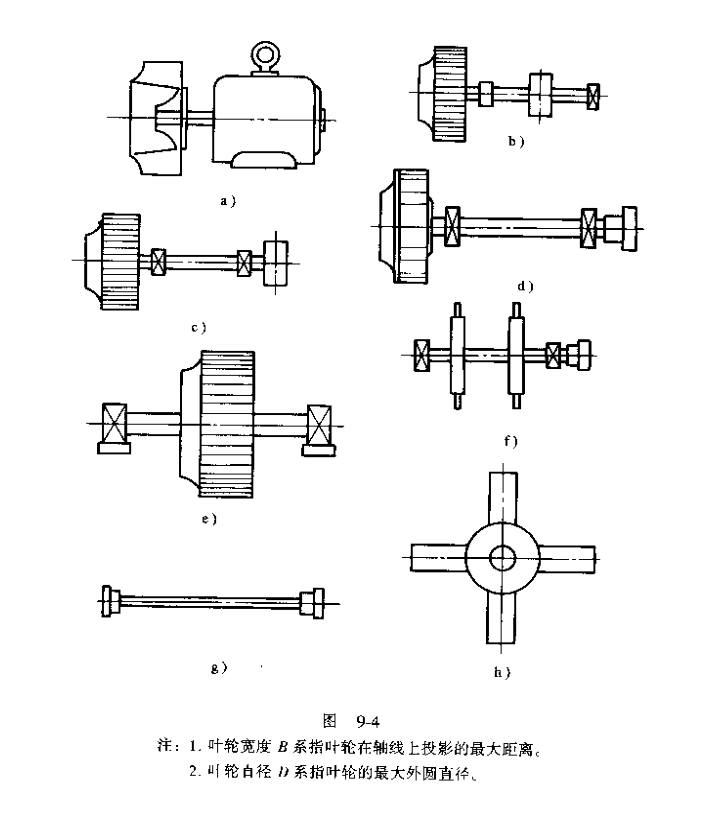

1)葉輪直接組裝在電動機軸頭上的通風機(圖9-4a),其電動機轉子已在出廠前經過平衡,對此,允許對葉輪單獨進行平衡,其平衡品質等級為5.6mm/s
2)葉輪裝在傳動組的一端(見圖94-4),轉子質心在左支承或右支承外側的懸臂支承的轉子,可對葉輪單獨進行平衡,且轉子組裝后不再進行整體平衡,當平衡軸按標準規定制造具有較高的尺寸精度及同軸度平衡與葉輪孔保持無間隙配合的條件下一起平衡時,其平衡品質等級為5.6mm/s,轉子質量按葉輪與平衡軸質量之和進行計算。



3)葉輪裝在傳動組的一端,另一端裝帶輪(見圖9-4c),轉子質心在左支承域有支承外側的懸臂支承的轉子,可對葉輪、帶輪分別單獨進行平衡[全部表面都加工的帶輪可不做雙面(動)平衡,且組裝后不再進行平衡。當平衡軸按標準規定制造具有較高的尺寸精度及同軸度,且平衡軸與葉輪或帶輪孔保持無間隙配合的條件下一起平衡時,其平
衡品質等級為5.6mm/s,轉子質量按葉輪與平衡軸質量之和進行計算。
4)葉輪裝在傳動組的一端,帶輪裝在兩支承中間的轉子(圖9-4b),其規定同第3)條。
5)支承分布在轉子質心的兩側(圖9-4c),可對整個轉子按平衡品質等級6.3m/s進行平衡、當質心位于兩支承間距中間的1/3長度范圍內(見圖9-5)、且校正平面與質心基本等距時,兩側質量按轉子質量的1/2計算,如超出上述范圍,兩側質量應按質心與兩校正半面實際距離比例分配每側實際質。



6)支承分布在轉子質心的兩側(圖9-40),其規定同第5)條。
7)傳動軸(空心軸)的平衡(見圖94g),兩端應設有平衡支承的棊準面,基準面應與軸頸表面和裝聯軸器處軸徑保持同心,其同軸度公差不得大于0.02m、傳動軸應經雙面(動)平衡,其平衡品質等級為6.3mm/s。
8)單級大型軸流或冷卻塔(圖94h)通風機葉輪的平衡,按第1)條進行單面(靜)平衡,且
組裝在變速器軸上后不再進行平衡。
