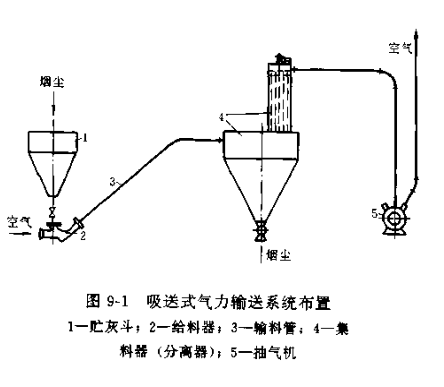

吸送式氣力輸送系統布置見圖：

吸送式氣力輸送布置的特點如下：
1.抽氣機在系統的最后部,系統在負壓下操作,要求整個系統嚴密不漏氣,如漏氣不易發現,將給整個系統帶來不利。
2.要求樂料器有較高的收塵效率,使進入抽氣機的氣體含塵量不大于0.1g/m3,以防抽氣機的磨損和粘結煙塵,如采用濕式集料器,更應注盒防止抽氣機的粘結煙塵問題。

3·給料器要保證煙塵和空氣能很好混合,以免堵窶輸料管。
4.輸送煙塵的空氣在進入系統前,如空氣濕度較大,應進行干燥或除水以保證整個系統不堵塞。
5.煙塵應均勻的進入給料器,以保證煙塵和空氣混合比較均勻。
6.集料器要求在較大負壓下不變形。
