(1)鐵紗水幕

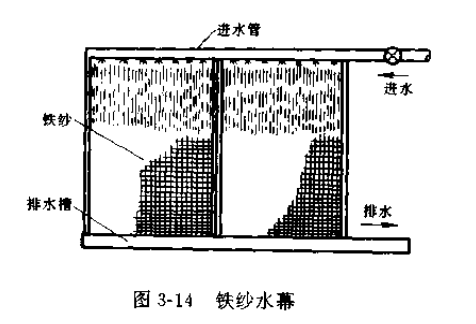

構造如圖3-14所示,鐵紗固定在角鋼框架上,其上裝帶小孔的水管,長與鐵紗等寬水從孔中流出厥鐵紗淌下形成水膜?？蚣芤四芤苿踊蚧瑒?。形成水幕所需水量約為每米長水幕耗水量0.3~0.5m3/h。

(2)鏈條幕和水冷卻的鏈條幕

當爐門不允許裝水冷爐門時可采用鏈條幕隔熱,它適用于連續操作或以機被操作工作機件,而且當打開的爐門時要求具有一定的靈活性和透明性的場合。鏈節呈交錯布置并懸掛在爐口前300~400mm處。安裝這種屏幕比不裝時的輻射照度可降低3.5~5.5倍。但其缺點是金屬鏈易產生二次輻射、磨損快。
為提高隔絕輻射熱的效果,可沿鏈子淌水以降低鏈子溫度,這種裝置如圖3-15所示。它由成排的小鏈條1懸吊在上部水溜槽的底板上,在鏈條吊鉤與水溜槽底板上留有淌水的孔隙。水溜槽2固定于立柱上。水沿鏈條流出,冷卻了鏈條,部分水蒸發掉,其余的水流入下部溜槽4并沿排水管5流入下水道。安裝要求上部溜槽水平,當傾斜時會導致鏈條冷卻水流不均,從而影響隔熱效果。這種水幕吸收80%~90%的輻射能。
