熱源上部接受排風量計算
從理論上說,只要接受軍的排風量等于罩口斷面上熱射流的流量,接受罩的斷面尺寸等于罩口斷面上熱射流的尺寸,污染氣流就能全部排除。實際上由于橫向氣流的影響,熱射流會發生偏轉,可能溢入室內。接受單的安裝高度H越大,橫向氣流的影響越嚴重。因此,生產上采用的接受罩,罩口尺寸和排風量都必須適當加大。

根據安裝高度H的不同,熱源上部的接受軍可分為兩類,H≤1,5√Ap的稱為低懸罩,H>1.5√Ap的稱為高懸罩。
由于低懸罩位于收縮斷面附近,罩口斷面上的熱射流橫斷面積一般是小于(或等于)熱源的平面尺寸。在橫向氣流影響小的場合,排風早ロ尺寸應比熱源尺寸擴大150~200mm橫向氣流影響較大的場合,按下式確定:
圓形
                         D1=d+0.5H
矩形
                         A1=a+0.5H
                         B1=b+0.5H
式中D2——罩口直徑,m;
       A1、B1——罩口尺寸
       a、b——熱源水平投影尺寸,m
高懸罩的罩口尺寸按下式確定:
                         D=D2+0.8Hm
接受罩的排風量按下式計算

                        L=L2+v'F'   m'/s
式中L2——罩口斷面上熱射流流量,m3/s;
       F——罩口的擴大面積,即罩口面積減去熱射流的斷面積，m2；
       V'——擴大面積上空氣的吸入速度,=0.5~0.75m/s
對于低懸罩,公式(5-29)中的L2即為收縮斷面上的熱射流流量。

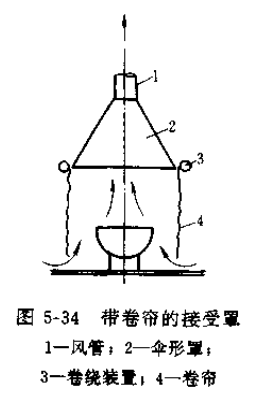

高懸早排風量大,易受橫向氣流影響,工作不穩定,設計時應盡可能降低其安裝高度。在工藝條件允許時,可在接受罩上設活動卷簾,如圖5-34所示。罩上的柔性卷簾設在鋼管上,通過傳動機構轉動鋼管,帶動卷簾上下移動,升降髙度視工藝條件而定。
