圖5-35是二維吹、吸風口的速度分布圖,從圖上可以看出,排風口外氣流速度衰減快,而吹風口吹出的射流能量密集程度高,速度衰減慢。吹吸式排風罩是把吹、吸氣流相結合的一種通風方法,它具有抗干擾能力強、不影響工藝操作、所需排風量小等優點。在國內外得到廣泛應用。
由于吹、吸氣流運動的復雜性,目前尚缺乏精確的計算方法。下面介紹目前較常用的幾種計算方法。
美國聯邦工業衛生委員會( ACGIH)推薦的方法

工業上的吹吸式排風罩如圖5-36a所示。
假設吹出氣流的擴展角a=10°,條縫式排風口的高度H按下式計算:
                              H=B?tgα=0.18B
式中H——排風口高度,m;
      B——吹、吸風口間距,m。
排風L2取決于橧液面面積、液溫、干擾氣流等因素。
            L2=(1800~2750)A    m3/h
式中A——液面面積   (1800~2750)為每m2液面所需的排風量[m3/(h?m2)]。
吹風量按下式計算：
            L1=L2/B/E
式中L1ー吹風量,m3/h;

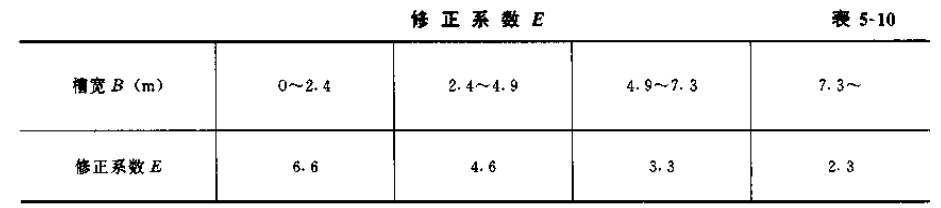

      E一修正系數,見表5-10
