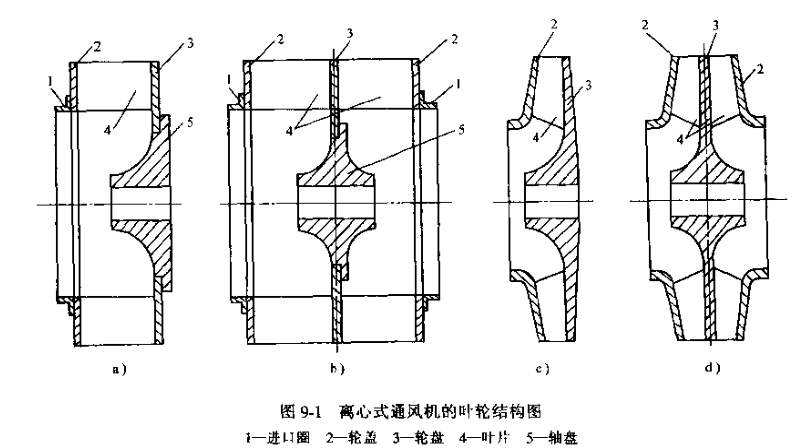

離心式通風機和低壓離心式鼓風機的葉輪結構圖見圖9-1。根據進氣口數的不同葉輪分為單吸和雙吸兩種;還可根據輪盤與軸盤的結合不同,分為鉚盤和鍛盤(輪盤與軸盤鍛成一體)。

葉輪是轉子中較易磨損的機件。它所輸送的氣體中含硬性顆粒越多,則磨損越快。如排送煙氣或煤粉的葉輪,常在短期內就被磨損報廢。如果磨損過多時,不僅會引起風機的劇烈振動,還可能發生事故。故葉輪不僅要定期檢修,有時還要更換新葉輪。

更換個別葉片或制造新葉輪的葉片時,需注意葉片的材料。一般葉片是用普通碳素鋼板制成,有特殊要求的風機葉片有用鋁板制成。當鼓風機葉輪圓周速度較高時,常采用優質碳素鋼板或合金結鋼板等制成。在剪切葉片時,注意葉片的出口端邊緣應與制造葉片的鋼板壓延紋路方向相一致。
葉片通常是由壓型胎壓成。若由錘擊而成時,必須注意保持葉片表面的光滑和表面彎曲半徑的大小。對于鉚接葉輪,若制造葉片折邊有困難,則可酌情改為焊接葉輪。裝配葉輪上的葉片時,應先將葉片逐一秤過,將質量相等或相差較少的葉片安放在葉輪輪盤的對稱位置上,借以減小葉輪的偏心,從而減小葉輪的不平衡度。鉚接葉輪的葉片與輪蓋和輪盤(軸盤)的對應孔,最好配鉆或配鉸。
葉片位置安裝正確與否,對風機性能影響較大,故在安裝葉片時必須符合下列各項規定。
1)離心式通風機的葉輪出口端相對氣流角β₂允差為+1°(后向葉輪β₂<90°),-1°(前向葉輪β₂>90°)。
2)離心式通風機葉片的垂直度允差為1:100。
