一、簡介
     ZLX型羅茨鼓風機消聲器,是為全國聯合設計的L型羅茨鼓風機系列產品而研制的消聲器,它采用帶有中間吸聲芯的阻性環形結構,用超細玻璃棉作為吸聲材料,并且有壓力損失小、消聲效果好、結構簡單、裝拆方便等優點,可適配于更新的羅茨鼓風機L系列和舊的羅茨鼓風機進、出口出氣口上,也可用于其它離心鼓風機、離心通風機。配用消聲器后可獲得消聲值≥25AB(A)的消聲效果。
二、產品名稱
ZLX型羅茨鼓風機系列消聲器分為ZLX-1、ZLX2、…、ZLX-9共九個機號。示例:ZLX6

Z——表示阻性消聲
L——表示羅茨鼓風機。
X——表示消聲器
6——表示第6號消聲器。

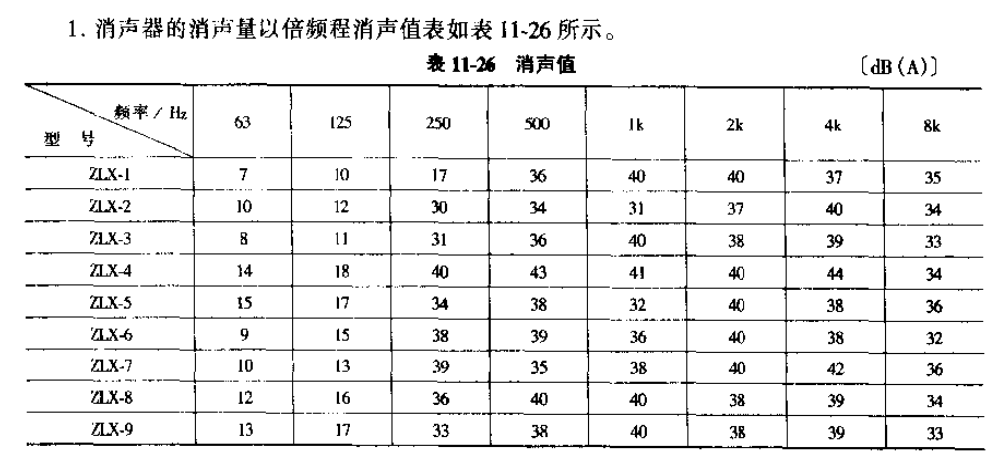

三、主要性能參數

2.消聲器的阻力系數ξ≤1.0
消聲器壓力損失                            △P=ξρv²/2
式中v——-消聲器內氣流平均速度(m/s);
       ρ——氣體密度(kg/m³)。
消聲器總壓力損失包括兩端變徑臂,在20m/s風速以下為134.14(Pa)
3.消聲器允許使用范圍:
消聲器內平均氣流速度v≤20m/s
消聲器內氣體溫度≤200℃
消聲器允許承受的最大氣體靜壓≤58842Pa
氣體含塵量≤150mg/m3
消聲器不允許在有油霧、水霧、水蒸氣霧的氣體條件下工作,不允許腐蝕性氣體通過。對于有特殊使用要求時,應訂貨時說明。
四、性能及外形尺寸

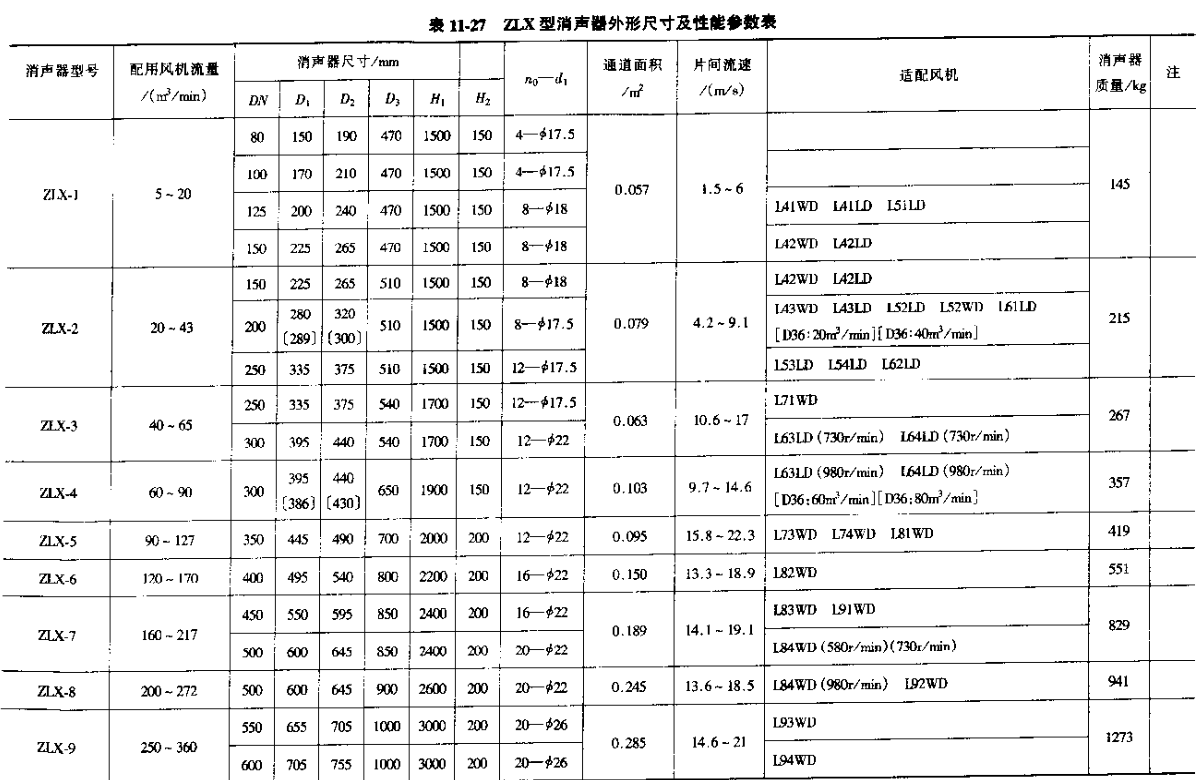

消聲器性能、外形尺寸及適配風機的選用見表11-27。

五、安裝、使用與維護
1)ZLX型消聲器直接安裝于羅茨鼓風機散開的進、出氣口上,也可以串接在進、出氣管道上.,允許垂直或水平安裝,但應以近風機安裝為宜。
2)安裝時,消聲器連接法蘭面上應使用橡膠板等彈性墊以隔斷固體傳聲,并保證氣密。
3)安裝時,消聲器本身的質量不應直接支承在風機上,以免引起變形,可以用適當?shù)闹Ъ茉谙暺魍鈿せ蚍ㄌm部位支承其質量。
4)在可能有雜物吸人消聲器的環境下消聲器進氣口應加裝鋼板網等必要的防護網罩。消聲芯應定期檢修。
5)當消聲器的法蘭尺寸與連接管道不相適配時,允許通過變徑管連接。
6)消聲器也可以安裝在密閉的機房側墻或屋頂上,而不與風機直接連接,以達到密閉隔聲及通風降溫的目的,一般可以取得良好的效果。
7)安裝消聲器時應按具體情況采用相應的隔聲、吸聲等必要措施,以降低機殼輻射噪聲，達到綜合治噪的目的。
8)消聲器使用、運輸、儲存過程中應避免雨水、油霧、水蒸氣等直接進入消聲器,并應避免大量含塵氣體或腐蝕性氣體進入消聲器以延長使用壽命。
9)ZLX型消聲器除了與L型羅茨鼓風機配套外,也可以在本消聲器允許使用范圍內與其它風機配套使用。
10)本系列消聲器兩端采用平面對焊鋼制管法蘭(PN0.,25MPa,GB9115.1-88)。也可根據用戶要求另行制作。
