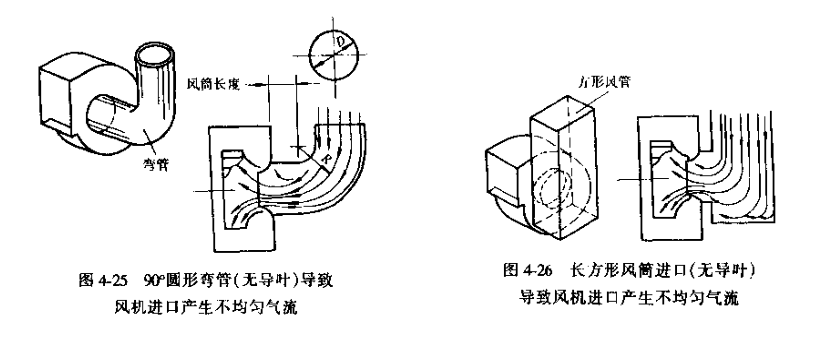

流入進口的氣流不均勻是影響風機性能不佳的最常見的原因之一。風機進口處的彎管特別是90°的彎管不會使空氣均勻地進入,因而風機的葉輪處,便產生渦流和氣流分布不均?？諝庥匈|(zhì)量,流動的氣流會產生動量,如圖4-25和圖4-26所示的結構會阻止氣流在彎管內的方向變化。

表4-4列出了給定半徑與直徑比的圓形彎管系統附加阻力曲線。圖4-18的平均風機進口速度和列入系統附加阻力曲線的交點便是一個特定彎管的系統附加阻力系數。附加阻力系數應加在這個特定彎管已經確定的摩擦和動態損失上(圖4-25),只有當彎管位于風機進口時,這個損失才適用。

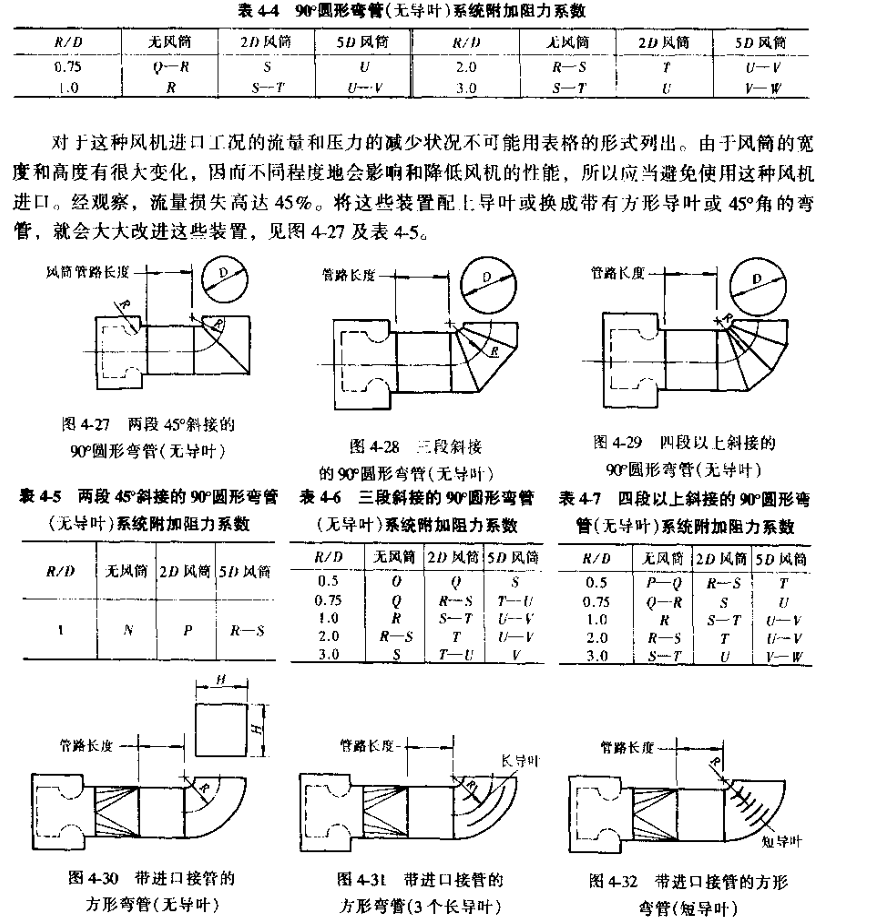

關于系統附加阻力曲線或產生不均勻進口氣流的其它進口90°彎管,可參考圖4-27~圖4-32及表45~表49。應注意,風機進口和彎管之間使用風筒導葉或長度適當?shù)娘L筒(3~8個風筒直徑長,根據速度而定)時,系統附加阻力系數是不大的。這些改進會有助于流入風機進口的氣流保持均勻,因而可以接近試驗室試驗裝置的氣流條件。對于特定氣流和進工況的特殊進氣箱,大多數風機制造廠可以提供其設計和系統附加阻力的資料。
