產品介紹

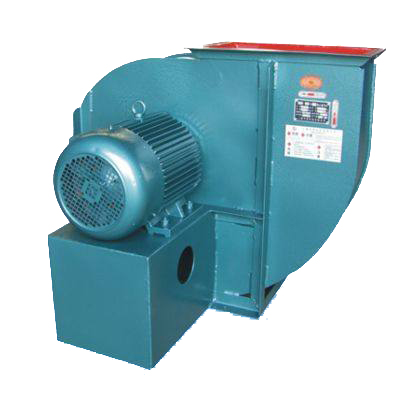

T4-72型離心風機用途

一般用于工廠或較大建筑物的通風換氣，它既可輸入氣體，也可輸出氣體。它輸送的氣體為空氣或其他不自燃、不揮發、對人體無害、對鋼鐵材料無腐蝕之氣體。氣體內不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m³ 。氣體溫度不得超過80°C

T4-72型離心風機結構特點

T4-72型離心風機No.3～6出風口位置為0°～225°，間隔為45°，傳動方式為A式傳動；No.7～20出風口位置為0°、90°、180°，其中N07～12傳動方式為C式或E式傳動，No.16、No.20傳動方式為B式傳動。風機可制成右旋和左旋兩種型式。從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。

T4-72型離心風機No.3-6風機主要由葉輪、機殼、進風口等部分配直聯電機而組成；No.7-20除具有上述部分外，還有傳動部分等。葉輪由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。機殼做成二種不同型式。No.3-12機殼作為整體，不能拆開。No.16、No.20的機殼制三開成式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。
