產品介紹

10-24型高壓離心風機用途:

廣泛適用于一般鍛冶、高壓強制通風、工廠內的氣力輸送。輸送介質的溫度一般不超過50℃（最 高不超過80℃），輸送氣體可以是空氣和其它對人體無害對金屬無

腐蝕的 不自然、不含粘性物質之氣體，介質中所含塵土及硬件物質顆粒不大于150mg/m3，如輸送有腐蝕性氣體可訂制不銹鋼風機。

10-24型高壓離心風機結構：

1、葉輪——№6.8、 7.1、 7.4有長短葉片各14個，№8、 8.5各個12個，均前彎型，葉輪成型后經動靜平衡和超速試驗。

2、機殼——用普通鋼板焊接蝸形整體，用螺栓與前蓋板組固定。

3、進風口——收斂式流線形整體，用螺栓與前蓋板組固定。

4、傳動——由主軸、軸承箱，聯軸器組成。

5、支架——用型鋼或普通鋼板焊成

10-24型高壓離心風機型式

1）本風機為單吸入。機號有N06.8、7.1、7.4、8和8.5五個機號。

2）風機的傳動方式為D式。并制成整體結構，安裝方便。

4）本風機又可制成順時針旋轉或逆時針旋轉兩種型式：從電動機一端正視，如葉輪按順時針方向旋轉稱順時針旋轉風機，以順表示；按逆時針方向旋轉，稱逆時針旋轉風機，以逆表示。

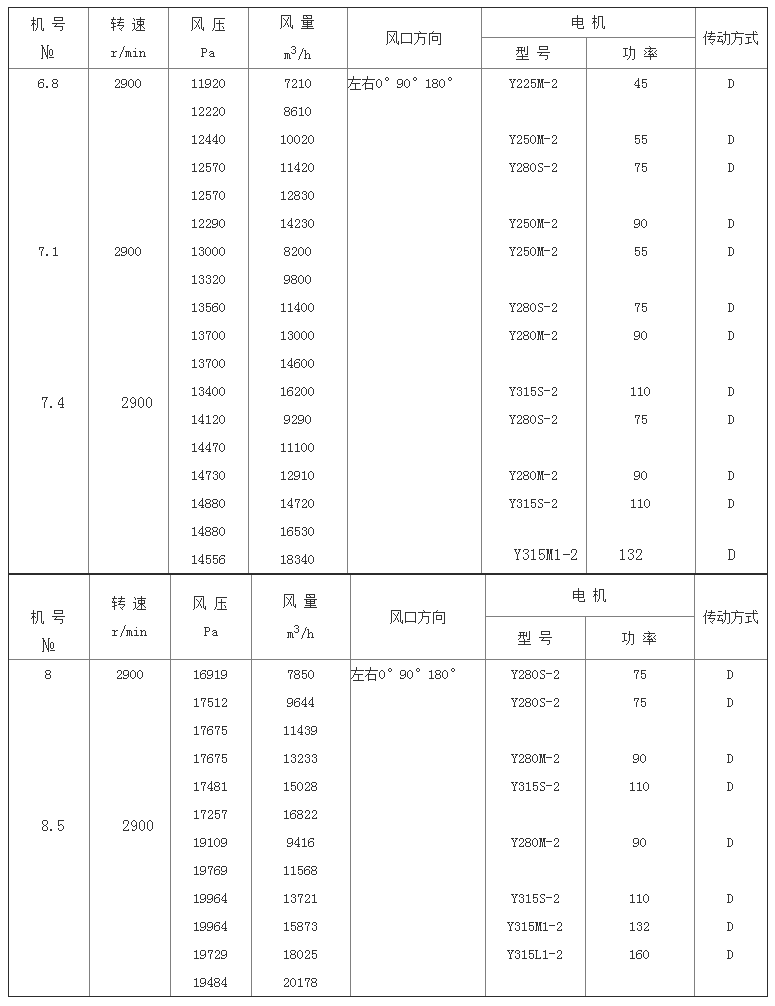

10-24型高壓離心風機參數表
