產品介紹

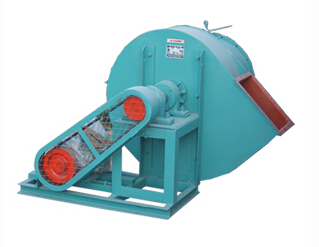

W5-48型高溫離心風機用途：

W5-48型高溫離心風是高效低噪聲型風機，主要用于輸送介質溫度在600℃以下不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的高溫氣體，氣體內所含的塵土及硬質顆粒物不大于150mg/m³。

W5-48型高溫離心風機形式：

(1)、風機為單吸入，機號有No.5.5、6、6.3、10、11.5、12.5等機號。

(2)、風機的出口位置以機殼的出口角度表示，左右旋均可制成0°、90°、180°必要時可制成左右45°、135°、225°、270°諸出口方向，用戶訂貨時除注明其左右旋外，還需注明出風口角度。

(3)、該風機可制成左、右旋轉兩種形式，從電動機一端正視，如葉輪順時針方向旋轉稱右轉風機，以“右”表示；按逆時針方向旋轉，稱左旋風機，以“左”表示。

(4)、風機的傳動為C式和D式，C式和D式分別代表帶輪傳動和聯軸器傳動。

W5-48型高溫離心風機結構：

(1)葉輪：由12個后傾平板形葉片、弧錐形前盤和平板形后盤焊接而成，材料采用耐熱不銹鋼。葉輪經動、靜平衡和超速試驗。

(2)進風口：收斂式流線型，固定在風機入口側。

(3)機殼：用鋼板焊成蝸形體，機殼可制成整體或兩開、三開式結構。對于引風，適當加厚了蝸形板使其耐磨性加強。

(4)傳動組：由主軸、水冷卻裝置、軸承等組成。
