產品介紹

產品介紹

L4-72系列離心通風機是一種移動式倉外降溫風機，作為糧庫及建筑的室內通風換氣，即可送風又可抽風。在糧庫中使用，可降低糧堆溫度，使在地籠堆積如山的糧食保持恒溫狀態，達到低溫貯糧的目的。

L4-72風機的型式

1、風機的出口位置以風機機殼的出風口角度表示，“左”“右”均可制成0°、90°、180°三種角度。

2、風機可制成右旋兩種。從電動機一端正視風機。如葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時值旋轉稱為左旋風機，以“左”表示。

3、引風機制成單吸入。機號 №4A、5A、6C、8C、10C五種。



L4-72風機的特點和結構



目前糧庫種類較多，根據糧庫的大小和糧食的堆積量來確定所需風機的風量、風壓。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶（C式）傳動，這樣不僅能以一個機號采用不同轉速滿足各類糧庫的要求，減少了風機的系列和機號，而且也便于使用單位根據實際情況，選擇不同轉速獲得所需的較理想的風量、風壓。

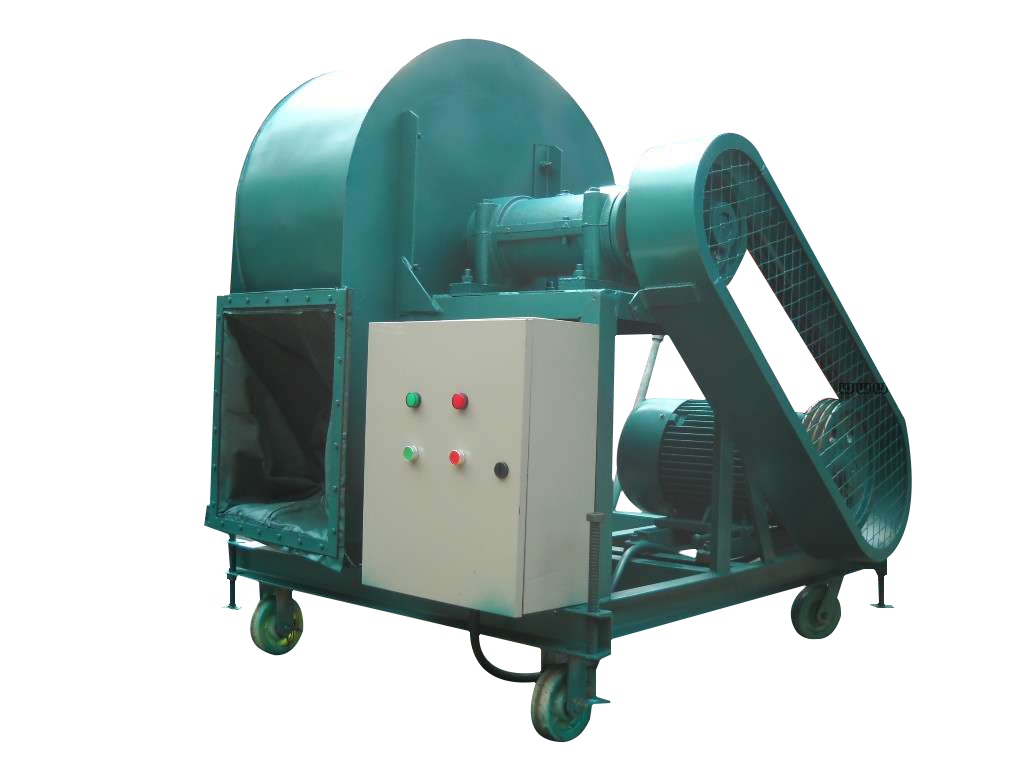

L4-72型風機由葉輪、機殼、進風口、傳動組、電控柜、移動整體式支架，出口帆布接頭等部分組成。

進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

葉輪：有后傾平板葉片10片，葉片出口角度45°，焊接于弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，故運轉平穩。

機殼：用鋼板焊接成蝸殼形整體?！?以上“左”“右”轉通用。

傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，整體軸承箱。

電控柜：電控柜與風機固定在一起，直接用于啟動和停止風機。

移動整體式支架：集成所有設備于一體，支架下方安裝有移動輪，可以方便移動與固定在糧庫進口處。
