75t/h循環流化床鍋爐鼓引風機

信息來源：發布時間：2020-11-07閱讀：329

(1)75t/h循環流化床鍋爐配套風機由下列風機組成
一次風機
LGX75-11A No 14D (n=1450r/min)
LGX75-11BNo 14.5D (n=1450r/min)
LGX75-12ANo 16D (n=1450r/nin)
二次風機
LGX75-21ANo12.5D (n=1450r/min)
LGX75-2IBNo13D (n=1450r/min)
LGX75-22ANo14D (n=1450r/min)
引風機
LX75-10ANo 21.8D (n=90r/min)
LYX75-10No 22.4D (n=960r/min)
LYX75-11A NO21D (n=960r/min)
LYX75-11B NO22D (n =960r/min)
(2)概述
1)75t/h循環流化床鍋爐專用風機系列產品其有效率高(85%)節能(系統匹配性好)、噪聲低、運轉平穩、調節性能好(可滿足鍋爐從低負荷到超負荷10%運行)等特點。是75/h循環流化床偶爐理想的節能型系風機產品。
2)該產品為了滿足鍋爐的穩定高效運行,風機的叫輪全部采用單板葉片、解決了老式鍋爐風機空心葉片易磨穿,進灰而失去平衡的缺點；
3)該產品的研制中,還充分考慮了鍋爐配用不同除塵器、二:級除塵以及高海拔地區的作用狀況,以供設計院選型和用戶為鍋爐配套；
4)值得注意的是,引風機入口前應加裝合適的除塵裝置,以降低進入風機的粉塵含量(特別是大顆粒硬質粉塵),減少對風機的磨損,提高風機的使用壽命；
5)該產品的傳動部分,全部采用稀油自潤滑我們推薦冬季選用L-AN32號或L-AN46號全損耗系統用油、夏季選L-AN46號或L-AN68號全損耗系統用油.或者依本單位情況、根據不同工.作環境選相應的潤滑油。

(2)概述
1)該鼓引風機是為35t/h循環流化床鍋爐設計的專用系風機,具有效率高,噪聲低,連轉平穩,調節性能好等特點；
2)近幾隨著能源的日趨緊張和環保要求的日益提高,采用先進的燃燒技術,具有燃用煤質廣,燃燒效率高,污染環境少等特點的循環流化床鍋爐迅速地得到開發和應用,現已成為電站行業首選的節能鍋爐。
(3)風機的型式
1)各種風機可制成左旋轉或右旋轉兩種型式,從電動機一端正視,葉輪按順時針方向旋轉,稱為右旋轉風機,以“右”表示,葉輪按逆時針方向旋轉.稱左旋轉風機,以“左”表示。

2)風機的出風門位置,以機殼的出風口角度表示；
3)風機的傳動方式為D式、電動機與風機連接均采用彈性聯軸器直聯傳動；
(4)風機的結構和特點風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
1)葉輪。由數片葉片焊接于錐弧形輪蓋與平板形輪盤中間,葉輪均經過靜、動平衡校驗,運轉平穩；
2)機殼。采用優質鋼板焊接而成的蝸形體。
3)進風口。為收敏流線形的整體結構,用螺栓固定在風機入口側；
4)調節門。用來調節風機風量大小的裝置,從而使風量風壓調節到鍋爐運行最佳狀態；
5)傳動部分。由主軸、軸承箱、聯軸器等組成。引風機備有水冷裝置,需加裝輸水管,耗水量因環境溫度不同而異,一般按0.5~1m3/h考慮；
(5)風機的性能與選擇風機的性能以風機的全壓、流量、主軸轉速、軸功率和效率參數表示。

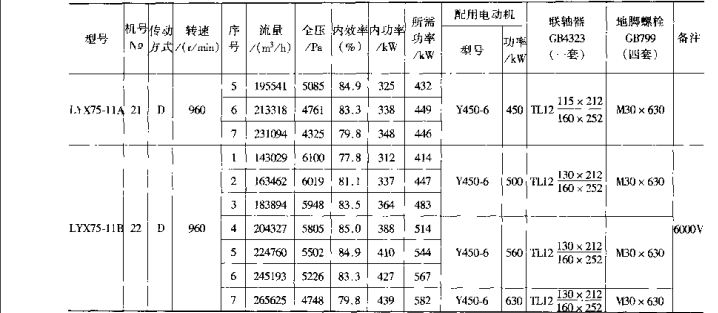

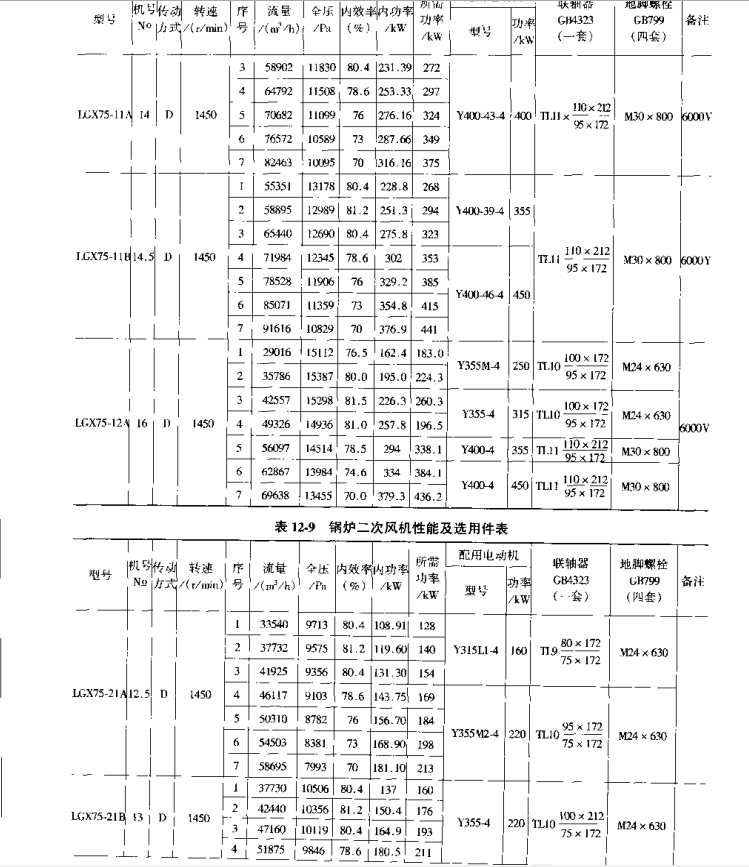

1)鼓風機性能按t=20℃,大氣壓力Po=101300Pa,氣體密度g=1.2kg/m3時的空氣介質計算，引風機性能按氣體溫度t=140°C,大氣壓力Po=101300Pa,氣體密度p=0.85kgm3時的煙氣介質計算，風機的性能及選用參數如表12-7所示；
2)訂貨時以性能表為準,如風機使用條件與上述不符時,性能應按相似公式進行換算。
