葉輪氣動計算
信息來源：發布時間：2020-11-11閱讀：383

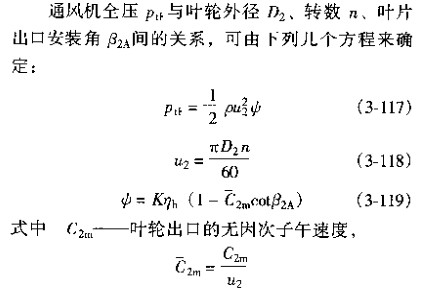

從公式(3-119)可見,ψ=f(K,ηh，C2m，cotβ2A),其中C2m的近似值與β2A有關。環流系數
K,流力效率ηh的近似值,在一定程度上也與β2A有關。因此,有可能找到全壓系數ψ與葉片出
口角度β2A間的關系曲線,以供設計時使用統計資料所繪成的ψ-β2A間關系曲線。在通風機
的計算中.可用公式(3-117)及公式(3-118)來決定D2,或用上述兩式與ψ-β2A曲線一起來決定D2。
公式中只有通風機的全壓P是已知的,其他參數u2、D2、n、ψ及β2A等都是未知的。為了
確定D2,必須事先選擇二個參數,因?yàn)槿~片出門角度對通風機的性能影響較人,大多數的計算
方法都是先選擇葉片出口角度β2A，其次是選擇葉輪轉速n。
