   機殼出口截面積FCB(=CxB)比螺線終了截面積FAB大。兩者比值一般為=1.3~1.4。隨著機殼出口截面積的增加,通風機的靜壓 及其效率也有所增加。從FAB至FCB的機売寬度B一般不變。畫積FCB的增加是向蝸舌那邊增加。但是應當指出,根據我們的試驗研 究,在某種情況下,蝸板背著葉輪方向稍微傾斜些(例如:10°~15),對」通風機性能也有所改善。

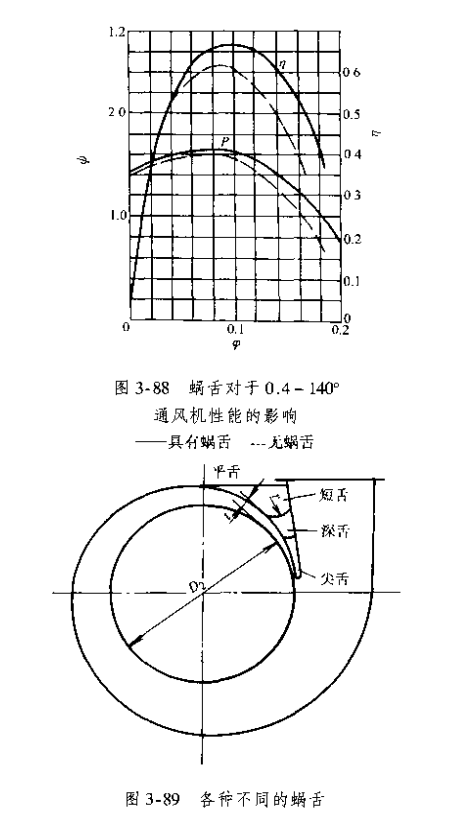

     某些寬葉片的通風機,為了減小機殼的徑向尺寸,把機殼的張開度設計得過小,而在壓力及功率特性曲線上出現了折斷,如圖3-90中的虛線所示,    通過試驗研究發現,當通風機流量大于折斷點相對應的流量時,出現兩種現象:一是在通風機出ロ,靠近蝸舌附近出現了氣流的倒流(見圖3-1中a),二是在前側板,集風器和機殼間的空間中(A=0°-90間)、出現了強烈的旋渦,其方向如圖3-91a所示。這強烈的旋渦,將導致空氣從機殼經過徑向間隙流入葉輪。解決特性曲線折斷的方法之一,是在集流器周圍加一圓環(見圖3-9b)。加圓環后避免了強烈旋揭,從而消除了特性曲線上的折斷。
