SH智能型振動監測儀方案

（風機、水泵、電機等振動監視系統設計方案）

1. 每個通道都具有一路4－20mA有源輸出端子，可以連接到上位機采集信號或現場就地接PLC顯示。

2.每個通道都有隔離的兩級報警的繼電器輸出端子（“ALERT”與“DANGER”的4個輸出繼電器）。

3.每個通道都提供了原始信號的緩沖輸出（“BUF”），直接對接狀態監測儀表。現場發光二極管顯示機器運行狀態及繼電器狀態。

4.可將每個通道的4~20mA通過PLC、DCS顯示振動值。也可以現場顯示振動值。

5.可以輸兩路電壓信號進入故障診斷系統（TDM）對軸振動追憶進行分析。

數據總線接口：使用RS485進行數據通訊

（風機、水泵、電機等振動監視系統設計方案）

一．系統的作用

有效控制設備事故（故障）的發生，以最合理的維修費用投入確保設備的安全穩定運行，是國內外各工礦企業在設備管理工作中所追求的共同目標。風機、水泵、電機等振動監視系統能夠?qū)S瓦振動進行實時監測，對設備可能存在的問題提供一個早期報警信號，用戶通過振動監視系統能定量地掌握設備狀態，預知可能的設備異常，使設備維修模式由原來的事后維修、預防維修階段，逐漸發展演變?yōu)楫?dāng)前最先進的預知維修階段。

二．監視系統的組成

整個監視系統由監視儀和傳感器兩大部分組成，中間通過信號電纜連接，可以輸出4～20mA信號進入DCS和輸出電壓信號進入TDM故障診斷系統。

振動傳感器安裝在要監測的風機、電機等前后軸承座上和電機繞組里面，對軸承的振動、溫度信號進行采集。振動、溫度監視儀安裝在控制室的盤柜上或單獨安裝機旁儀表箱，用來顯示現場的振動測量值，并輸出一個與顯示值相對應的4～20mA信號和報警、停機接點信號。

三．監視系統產品介紹

  A.SH-YB智能型振動監測儀

概述：

SH-YB智能型振動監測儀用于監測旋轉機械的由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的絕對振動增大，如機殼振動，軸瓦振動，機架振動、軸振動等，并在速度輸入時輸出振動的速度、位移值。

監測機組類型

 各種旋轉機械。如風機、壓縮機、電機、泵、齒輪箱、水輪機等。

振動傳感器安裝要求

1、對于振動速度傳感器

在機殼上作一個φ40m的平臺，開一個深8mm的固定螺孔：M10×1.5mm或M10×1mm，將探頭固定在螺孔上，無需對機器內部進行任何操作。如果不方便開孔，可以使用強磁磁座固定傳感器，吸附在機器上，但此方法不適合長期監測。

2、對于電渦流振動位移傳感器

• 徑向振動測量：它可指出軸承的工作狀況，并可測出諸如轉子的不平衡，不對中以及軸裂紋等機械故障。

• 軸向位置測量：它可指示止推軸承的磨損或潛在的軸承失效的可能性。

• 軸在軸承內的平均徑向位置：它可用來決定方位角，它也是轉速是否穩定，軸是否對中的一種指示。

• 偏心度：對于大小透平機械，在啟動時，需要測量軸的彎曲，即偏心度。

• 鍵相器信號：是為測量軸的旋轉速度以及相位角之用。

輸出接口

• 每個通道都具有一路4－20mA有源輸出端子，可以連接到上位機采集信號或現場就地接PLC顯示。

• 每個通道都有隔離的兩級報警的繼電器輸出端子（“ALERT”與“DANGER”的4個輸出繼電器）。

• 每個通道都提供了原始信號的緩沖輸出（“BUF”），直接對接狀態監測儀表。

• 現場發光二極管顯示機器運行狀態及繼電器狀態。

• 可將每個通道的4~20mA通過PLC、DCS顯示振動值。也可以現場顯示振動值。
• 可以輸兩路電壓信號進入故障診斷系統（TDM）對軸振動追憶進行分析。

• 數據總線接口：使用RS485進行數據通訊。

技術指標：

電氣指標

外接電源（Power）：

• 90－250VAC, 40－60Hz, <100mA。

測量精度：

• 優于1%，在+25℃的條件下檢測。

頻響：

• 標準選項：4.0－2.0KHz（±1dB）。

• 低頻選項：0.5－100Hz(定制)。

測量形式：

• 振動：0～100um，   0～200um，   0～500um（P-P）
• 烈度：0～10.0mm/s，0～20.0mm/s，0～30.0mm/s（RMS）
• 軸振動：測量單位：  振動位移um-PKPK(峰 峰 值)
• 瓦振動：測量單位：A.振動速度mm/s-rms(真有效值) B.振動速度積分位移um-PKPK(峰 峰 值)

外接傳感器：

靈敏度（Sensor）：

• 20.0mV/mm/s，速度傳感器（默認），或其它類似的磁電振動速度傳感器。
• 超低頻位移傳感器8.0mV/um及其他靈敏度。
• 電渦流位移傳感器8.0mV/um及其他靈敏度。

外部接線端子提供-24V電源：

• 帶限流保護、短路保護。
• 最大每路提供50mA電流。

緩沖輸出（Buffer Out）：

• 原始信號的隔離輸出。
• 靈敏度、頻響與連接的傳感器相同。
• 輸出阻抗：100Ω。
• 最大傳輸距離：300米。

振動輸出：4－20mA變送輸出：

• 有源輸出，可以驅動高達500Ω的負載（1%精度）。
• 每個通道提供一路4-20mA輸出。
• 系統Not OK：輸出小于3.5mA。
• 可提供電流的在線標定。

兩級報警：

報警點設置：

• 范圍：0－100％滿量程。
• 報警回差為滿量程1%，且只在信號值下降時有效。
• 精確度：±0.5% 。

報警繼點器（Alert/Danger）：

• 密封：環氧樹脂。
• 節點容量：1A/220VAC或2A/30VDC電阻性負載。
• 節點類型：單刀雙擲，SPDT。
• 輸出隔離：1000VDC。

報警延時：

• 0-60秒，按照1.00秒增加。

報警復位/報警旁路（RESET）：

• 監測儀內置報警復位鍵。
• 軟件設置繼電器旁路或工作、自鎖及非自鎖。

運行狀態光電管LED指示：

• CH1OK(綠燈)點亮：通道1工作正常。
• CH2OK(綠燈)點亮：通道2工作正常。
• 電源(綠燈) 點亮：系統自檢通過，電源工作正常。
• 警告危險(黃燈、紅燈)點亮：報警指示。
• R/TXD(綠燈)閃亮：通訊正在進行。
• um、mm/s(綠燈)點亮：當前的測量方式分別為位移、積分位移、速度。

數據總線通訊（TX/RX）：

• 監測儀的所有設置、狀態參量均可以通過數據總線接口取得。
• 支持RS485總線，可以對外提供MODBUS讀取實時值的寄存器地址。（暫不提供）
• 通訊速率：38400bps/s。

數字狀態監測功能（可選）：

• 與上海松徽電子有限公司的組態軟件相配合，通過數據總線通訊接口，實現簡單狀態監測功能。
• 動態波形數據：SH-YB振動監測儀可以將實時振動數據上傳給狀態監測軟件或便攜式振動測量儀表，從而觀察動態波形、頻譜圖。（暫無）

物理指標

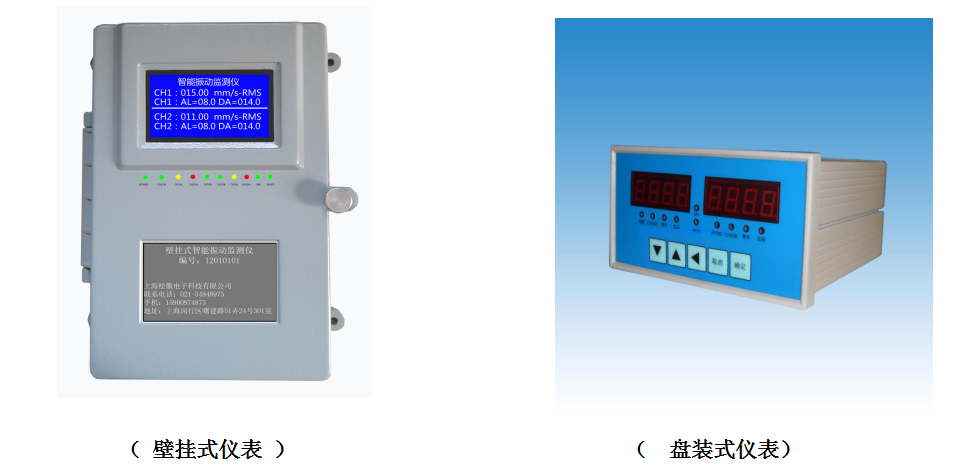

外形：

    尺寸：220*140*71mm （壁掛表）

尺寸：160*80*180mm （盤裝表）

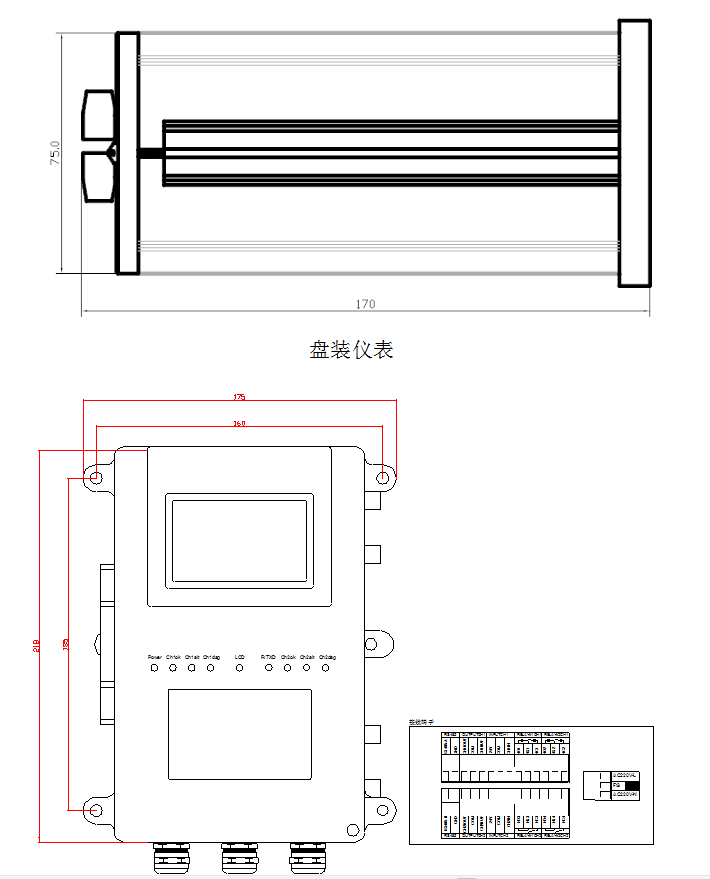

其它尺寸見下圖：

重量：1.2Kg。

安裝：螺母固定安裝。

重量：0.6Kg。

安裝：使用專用卡子安裝。

環境指標

溫度：

• 操作溫度：-0℃到+45℃；
• 貯存溫度：-40℃到+100℃。

濕度：

• 95％非凝固。

訂貨指南：*：系統選項的缺省值，建議采用。

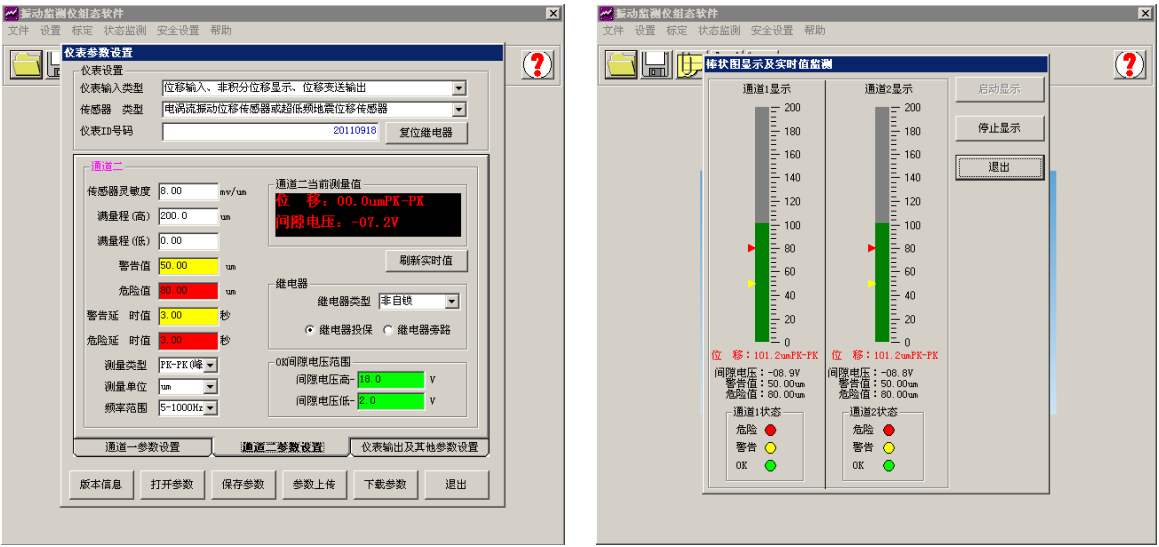

上位機軟件組態界面

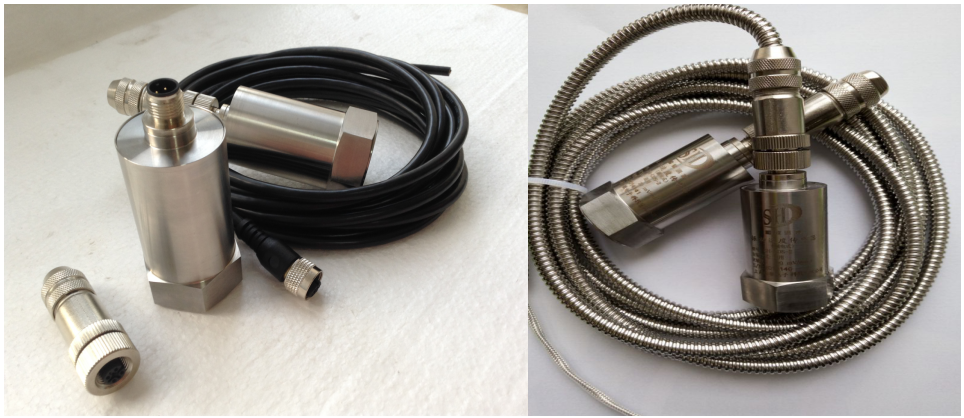

B.SH-CDS-2振動速度傳感器（磁電式）

概 述：

SH-CDS-2振動速度傳感器利用電磁感應原理，把振動信號轉換為與之相對應電壓信號；該電壓值正比于機殼振動速度值，其高信噪比，低輸出阻抗的優點很廣泛。內部采用雙線圈結構，使有效信號疊加，提高了傳感器的抗干擾能力。具有體積小，密封性好，使用壽命長等特點，廣泛用于各類旋轉機械的振動測量，使用維護都十分方便。

技術參數：

○ 靈 敏 度：50mV/mm/s ± 5％或 20mV/mm/s ± 5％

○ 振動幅度：0～2000um（峰～峰值）

○ 頻率響應：4～300 Hz 或 10～500 Hz

○ 最大加速度：10g

○ 使用環境：溫度﹣30℃～+80℃；濕度≤％（非冷凝）

溫度﹣30℃～+140℃ 濕度≤％（非冷凝）（高溫型）

    ○測量方向：垂直或水平

○ 外形尺寸：Φ35×78mm；Φ30×78mm（不銹鋼）

○ 固定螺孔：M10×1.25mm或M10×1mm，深度10mm

○ 重    量：約200g

四．安裝及使用

SH- CDS-2型速度式振動傳感器一般測量的是軸承蓋的振動，因此比之于電渦流傳感器， 它的安裝要簡單得多，下面是安裝的一些要點：

• 考慮到貴方對傳感器安裝的特殊要求，特選用我公司新開發的SH- CDS-2型振動速度傳感器，它的特點是體積小，重l量輕，安裝簡單方便。
•  傳感器接頭螺釘選用M8×1.25，由于螺紋較細，可以較為緊密的同安裝平面結合,保證長時間工作不松動。

3.  振動速度傳感器的安裝平面要平整干凈，不能夠有較厚或軟質的油漆、鐵銹等，以保證接觸剛度。

4.  為傳感器安裝所鉆的孔必須與安裝平面垂直，傳感器必須與安裝平面緊密結合。最好不要應用輔助安裝平面，比如為了保持平整而專做一塊墊塊。如果這種情況不可避免，輔助安裝平面應盡可能剛度高。

5.  為避免機械損壞，傳感器電纜應套在蛇皮管內并固定。

6.  用扳手將傳感器鎖死在機殼上，鎖死力矩為87 N·m

五．系統安裝完成后的功能

1．振動、溫度測量值顯示；

2．振動、溫度報警、停機信號輸出；

3．振動、溫度光電隔離4-20mA信號遠傳,如連接其它記錄系統故障診斷系統(TDM)，可提供事故追憶功能，對軸振動進行分析。

振動監視系統能在不停機或基本不拆卸設備的情況下，能定量地掌握設備狀態。防止設備過維修和欠維修，以達到降低維修成本提高檢修效率和經濟效益的目的。

六．風機、水泵、電機軸承振動監測位置

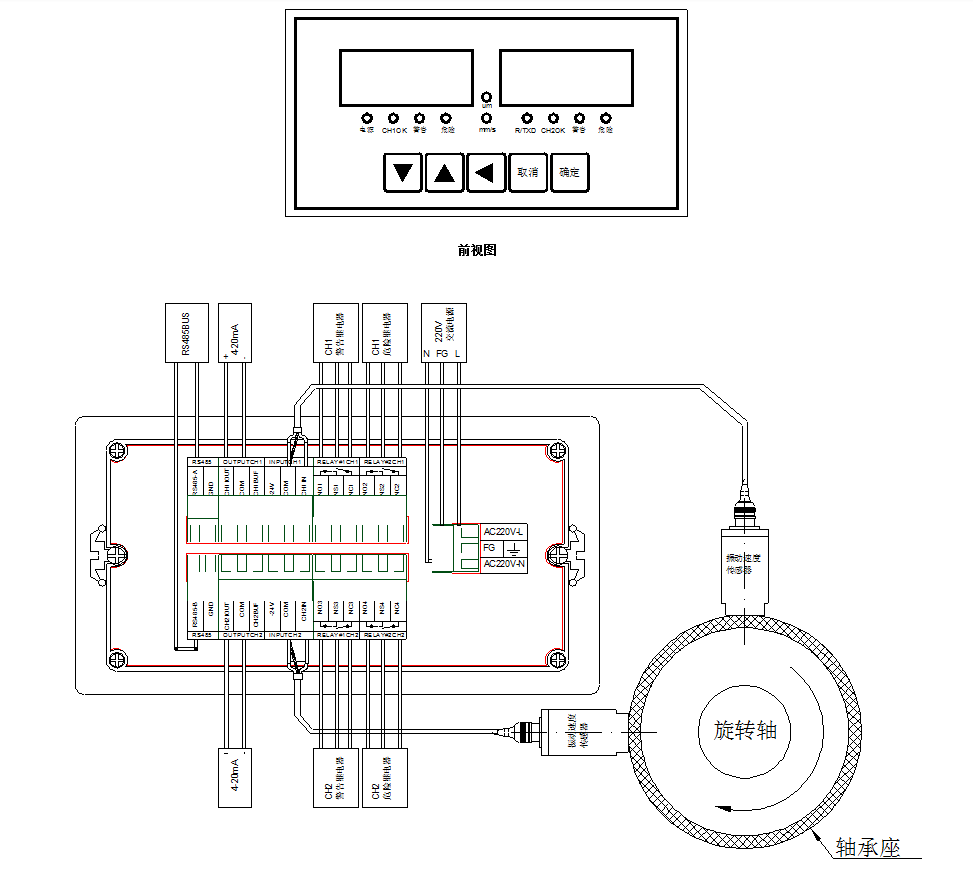

振動監測點一般分布在電機的前軸X和Y方向和后軸的X和Y方向，選用普通振動速度傳感器連接到二次儀表，用速度有效值表示和積分位移標示都可以。

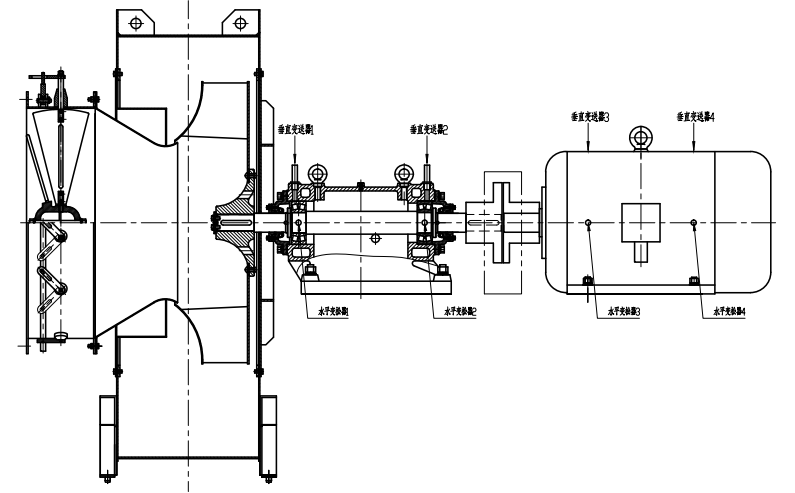

測量圖如下：

 1臺風機的配置：

備注：1.具體的實施方案，我們派人到現場勘查后，才可以設計制定好。
