ANSYS臨界轉速計算
1 結構

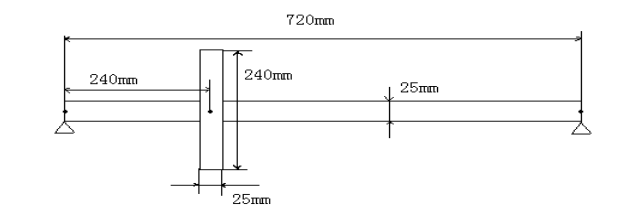

如圖1所示單轉子結構,密度7800Kg/m3,E=206GPa μ=0.3,
2 操作步驟
2.1 建模
根據幾何模型建立有限元模型,轉子主體部分(盤、軸)采用SOLID45單元,支承采用彈簧—阻尼單元COMBIN14。彈簧—阻尼單元的末端約束所有自由度。為了避免軸向的剛體位移,將彈簧—阻尼單元始端的軸向自由度約束。
- 輸入材料參數及彈簧剛度(COMBIN14的實常數)。
Main Menu>Preprocessor>Material Props> Material Models
Main Menu>Preprocessor>Real Constants>Add/Edit/Delete
- 將轉子主體的所有SOLID單元生成一個COMPONENT,命名為ROTOR。若為多轉子,建立不同的COMPONENT,并按一定的轉速關系輸入轉速。
Utility Menu>Select>Comp/Assembly>Create Component
- 對名稱為ROTOR的COMPONENT施加轉速(自轉轉速)。

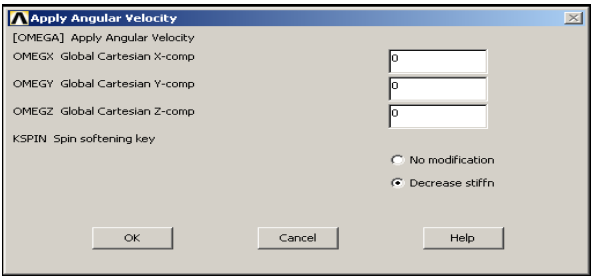

a) 注意對COMPONENT施加轉速之前,必須將OMEGA命令中的KSPIN開關設置為1。即計算時考慮SPIN SOFTENING效應。但并不利用OMEGA命令輸入轉速。
Main Menu>Solution>Define Loads>Apply>Structural>Inertia>Angular Velocity>
Global

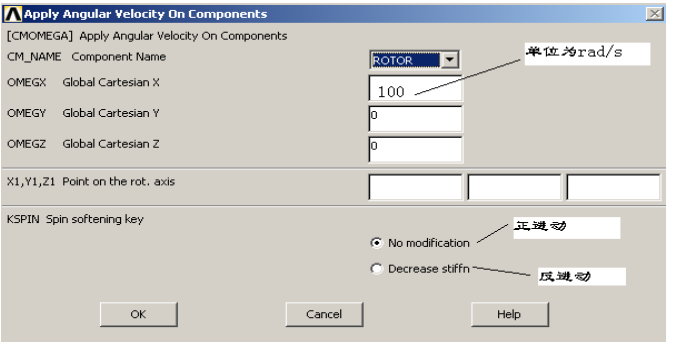

b) 利用CMOMEGA命令對COMPONENT施加轉速。該命令中的KSPIN開關控制轉
子的正、反進動。若KSPIN=0,為正進動;若KSPIN=1,為反進動。
Main Menu>Solution>Define Loads>Apply>Structural>Inertia>Angular Velocity>On Components>By origin
- STATIC求解,打開預應力開關。
Main Menu>Solution>Analysis Type>New Analysis
- MODAL求解,打開預應力開關。
- 輸入不同的轉速值,重復2.4~2.6,得到不同自轉轉速下的特征值(公轉頻率)。
- 利用CAMPBELL圖求得臨界轉速(注意單位的統一)。
3 結果
ANSYS三維實體模型計算結果見表1。
自轉頻率 (HZ) |
1 |
2 |
0 |
40.96 |
216.60 |
50 |
41.18 |
219.33 |
100 |
42.63 |
230.13 |
200 |
45.62 |
263.19 |
300 |
48.05 |
299.71 |

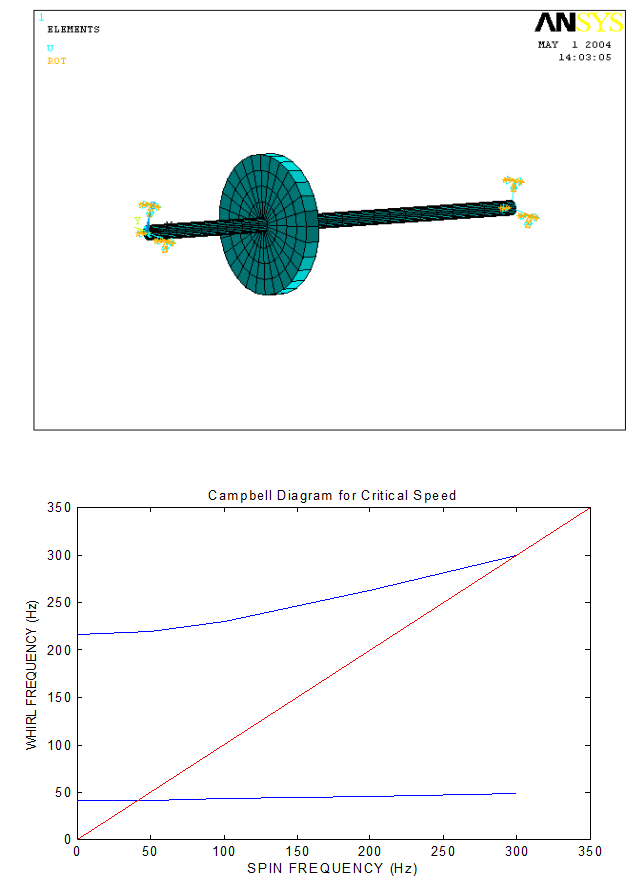

通過CAMPBELL圖得到:第一階臨界轉速41.14Hz,第二階臨界轉速299.1Hz。
WHIRL FREQUENCY(HZ) Campbell Diagram for Critical Speed
-
