    目前尚缺乏決定葉輪出口寬度b2的可靠資料。實際上,人們?cè)O(shè)計覆蓋葉輪葉片的平行前盤或圓錐形前盤。    前盤的形狀取決于葉片的形狀。決定性的因素是葉片的流道而不是徑向的面積。在葉輪流道中,平均速度從ω1減至ω2。這種減速在設計葉輪時,是一個非常重要的因素。沒有關于氣流在旋轉流道中發生分離現象的可靠試驗資料時,可應用類似于固定擴壓器的資料。     因此,在使用時要特別注意,以保證圓錐形前盤的傾斜角不大于9°~12°。若作出前盤橫截面面積或等值圓直徑與流線平均展開線間的關系曲線，則可很容易的檢驗葉片流道面積的擴張情況。葉片流道較短，即d1/d2較大時，面積的擴張就較小。通?？梢园讶Q于ω1/ω2的葉片流道允許擴張與直徑聯系起來，近似的有：                          ω2/ω1≥d1/d2     d1/d2值相同的通風機,比值d1/d2可以隨系數ψ而變化。必需對每一種情況的利弊進行估計,以便決定采用圓錐形前盤是否有效。這種形式的前盤在已知的限度內將是保持減速的。但這種一般的闡述并沒有告訴我們什么時候應該采用圓錐形或平行形前盤。

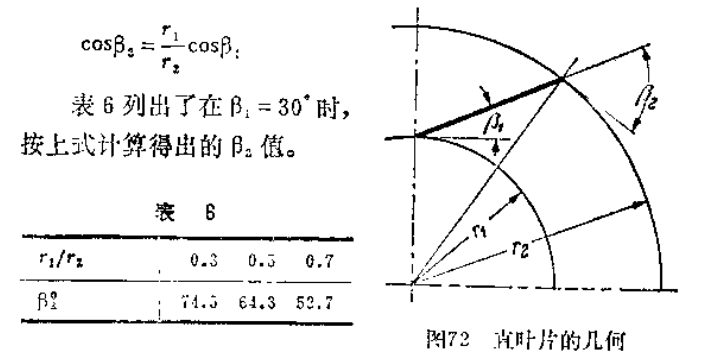

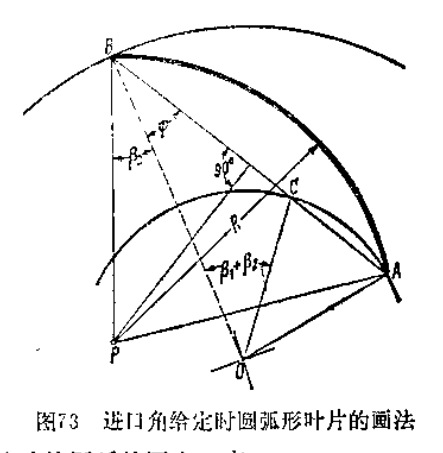

   對直葉片和圓弧形葉片來說,進口并不能很準確地成型,所以在某些情況下就會產生太高的葉片壓力,從而導致了氣流的分離。因此,要求在進口處具有較小的曲率半徑。對此、可以采用兩個曲率半徑的葉片來實現,也可采用曲率逐漸變化的葉片來達到。簡單圓弧形的結構是不值得考慮的。最好的葉片進口設計是使之不產生氣流的加速或減速(無功的葉片段)。根據前述,我們知道這一段無功進口段可以用圓心在A點的一段圓弧近似地畫出,該圓弧的半徑等于由該點引出的對數螺線的曲率半徑。從進口至BC截面(圖74)這一段,我們即采用這樣的圓弧線。其后的另一段止片做成拋物線形,并使之在C點具有和圓弧線同樣的曲率半徑。曲線最好用曲線板連出。這樣做出的葉片流道需要進一步加以檢驗?？梢岳靡恍﹫A來幫助我們決定通流面積的寬度以及流線的軌跡。根據這些圓的直徑和平均寬度可以很方便地決定流道的面積。其中,平均寬度是按各個圓的圓心所對應的寬度來決定,如圖左面所示。?中也把各個圓的面積按各個的圓心連接線的展開線為橫座標畫出(圖74)。非常重要的點是,面積應該逐漸增大。如果得出的結果不是這樣,流道必須修改。另外不希望是一條開始急劇下降而后又上升的曲線,因?yàn)閷?duì)一個給定長度的流道,在一個給定的點上所具有的減速可能會大于要求的數值。確定減速程度的最好的方法是畫出各個等值圓直徑的線來代替面積曲線,并使得到曲線的斜度應不大于8°~10°。   按擴壓器的最大允許擴壓度要求來逐漸增大面積是目前決定葉片流道尺寸的一個非常重要的觀點。與葉片展開長度相比較,葉片流道越窄,則在設計葉片流道時就越需要加倍小心。葉輪葉片數少時,采用圓弧形葉片還是適當?shù)?因?yàn)榇藭r(shí)進口的條件與機翼形流動相似。    等減速的葉片流道通常我們假設ω減小是呈線性的。潘特爾首先指出,在葉片流道中的減速會很快地由其最初的峰值減小下來。所以他提出了一種葉片流道形式,其中減速保持為常數。以下的公式表明,如果要使減速保持為常數,則當ω減小時dω/ds必需加大。             dω/d=dω/ds=ds/d=dω/ds=常數
