各種類型通風機特性的評述

信息來源：發布時間：2021-09-24閱讀：400

為了準確地估算通風機,單靠以上所導出的系數σ是不夠的。它的意義只限于指出每一種型式的葉輪都有著一定的σ值或比轉速范圍。超出這一范圍,如果要求達到最大可能的效率,就無法選擇葉輪設計。這一點通常對離心式機械是適合的。然而對通風機而言,因為在同一個系數范圍內,可以選擇不同型式的葉輪設計,所以會發生不同系數的重疊(在其它型式離心式機械的選擇中不會發生這種重疊現象)。例如在某些實際應用中,就不可避免地要犧牲些效率。事實上,各種變數是這樣地變化無常,以致采用正統的設計離心式機的方法不能獲得一個滿意的設計選擇。一個廠商的代表,當他強調某種特殊離心式機械設計的某些優點時,時常會犯錯誤。例如,對多葉通風機這樣一種型式,不管怎樣,它是能夠牢地保持住其在通風機方面的地位,這便會使他感到為難。下畫列出人們所想知道的一些特征。在對這些問題進行定量分析上可能會提供一些啟示。
如果問:哪些因素將影響一個設計的選擇?那么以下各點應予考慮：
(1)最高的效率選擇一個適當?shù)?/span>σ值來設計,則可滿足這一要求。
(2)最低的噪聲選擇最大的ψ值和低的圓周速度。
(3)輸送含有大量灰粒的氣體時具有最小的磨損選擇最大的ψ值。
(4)大的流量選擇最大的φ值。
（5）最大流量具有最小的尺寸——最經濟的設計ψφ的乘積必需盡可能地大。
(6)特性曲線的要求具有①單調下降的,②平坦的③無尖峰的特性曲線。

7)功率曲線的要求 ①在零流量時有最小的功率;②在額定流量時具有較大的功率。
(8)流量調節的要求例如要求在壓力不變的情況下調節流量,或壓力隨流量呈一定變化地調節。
(9)重量輕。
(10)滿足安裝的要求。
(11)滿足進口和出口連接的要求。
(12)葉輪具有最小的轉動慣量(GD2)。

(13)葉輪具有最高的度。
選擇一臺通風機時,要同時滿足上述的大多數要求是比較困難的。

圖54示出了各種主要的通風機設計型式,并用表列出了上述各系數的范固。雖然沒有準確的方法可以解決所有的問題,但這一表格對選擇通風機的設計是有著相當大的幫助。
圖54中所示的數值應該看作是幫助人們在進行通風機估算時的一個近似值。為了適應特殊的需要而進行特殊的加工時,這些數值可以改變。雖然各種通風機結構間的數值差別相當大,但這樣一種表示法仍是便于應用的,因為它允許數量級上的重大差別。

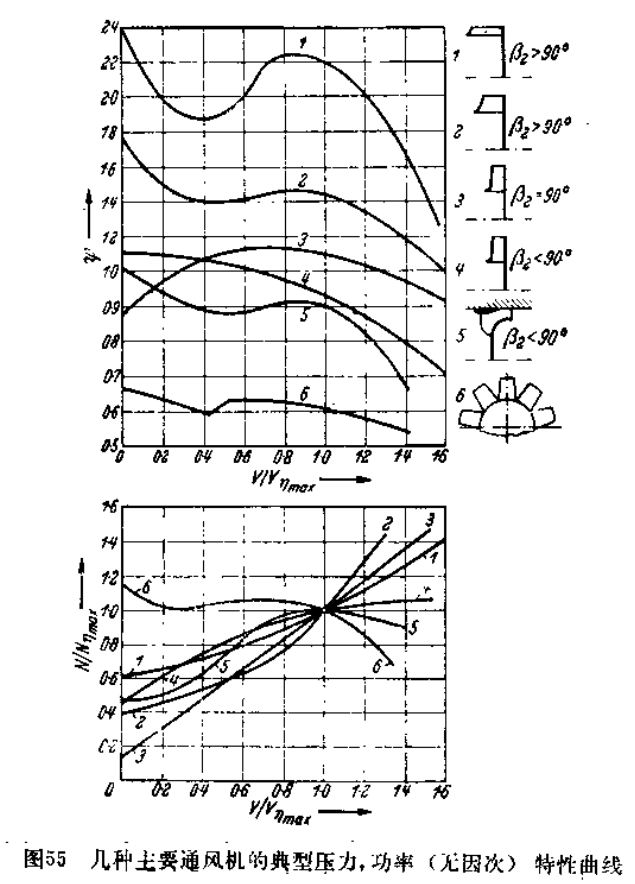

特性曲線圖55示出了六種典型通風機的壓力系數曲線和功率曲線。這些曲線清楚地表明了通風機的特性曲線在形狀上有著很大的差別。
