   進口損失空氣進入葉輪時,當其進入葉輪葉片以前要轉約90°的彎,在葉輪中,這種氣流方向的變化將導致?lián)p失。與彎管中的損失相比擬,這些損失的大小取決于c,和,值(圖58)。如果按通常的形式把這種損失用最大速度的動壓來表示,則有：                    △P1=ξ1&ho;/2C12 在各種情況下,這種損失均比全壓小得多。                     ξ1=0.15~0.25 葉輪中的摩擦損失  最大的損失是由氣流流經葉輪的流道時所產生的。損失的大小很難用計算方法來確定。這是由于氣流分離所產生的損失不能準確地確定。不應忘記,葉型上由于氣流不連續所產生的損失是不能用計算來確定的,而且氣流在葉片非工作面分離,即出現cmax時,孤立翼型理論已不再能適用。所以,當考慮旋轉葉柵時(可參見圖34和圖35),問題就變得比較困難了。因此,任何有關這方面的損失計算都會帶來很不可靠的結果。在一定的條件下,從試驗所得出的系數也是這樣。還應記住,把一個葉輪試驗所得到的系數,成用于另一個設計不同的葉輪中時,是不會成功的。這說明氣流不再是幾何相似,因而一個試驗系數不可以應用于另一個不同設計的葉輪。還需要加以說明的是,純理論的方法在改進現今離心通風機的特性方面并沒有什么實際的效果。這些改進是從試驗研究得到的。    很明顯,對氣流流經一個流道時的不連流動進行數學的分析是沒有意義的。然而,存在著氣流不發生分離的情況。當效率大于85%時,這種情況就可能發生。此時只有由于表面摩擦所產生的損失。有關這些情況將在后面討論。     很據理論的公式,有兩種可供選擇的方法一種是把“葉片流動&dquo;看作是“葉片流道的流動&dquo;,并按在管道中摩擦所產生的損失那樣來考慮其中的損失;另一種方法是,把環繞一個平板流動時所產生的純表面摩擦,當作一個比較的基礎。后一種方法比較有利,因?yàn)檠仄桨辶鲃?dòng)的影響可以根據已知的一些系數積分求得。若按管道摩擦來考慮,則沿平板流動的影響,就不可能象后一種方法那樣可以很好地掌握。 浸沒在等速的、平行流動中ー塊長平板的阻力為                     W=cf/F(&ho;/2)ω2    由于在葉片流道中,各個點上的速度是不相同的,所以由dw=cf/F(&ho;/2)ω2決定的摩擦,必需對每一個基元來計算并將其積分。然而這樣一種做法沒有成功,因?yàn)橛嘘P(guān)速度分布的情況不知道。但對高效率通風機的葉輪來說,速度的變化基本很小,因此隨之而帶來的誤差也就不大。葉片進口處氣流的最大速度ω1，在氣流到達出口時大約減小到0.9ω1。 這樣,可以假設葉片流道中的氣流平均速度為ω=(ω1+ω2)/2。于是即可正確地推斷擴所引起的損失。擴損失可按下式可靠地計:   將其除以圓周速度所產生的動壓,則得

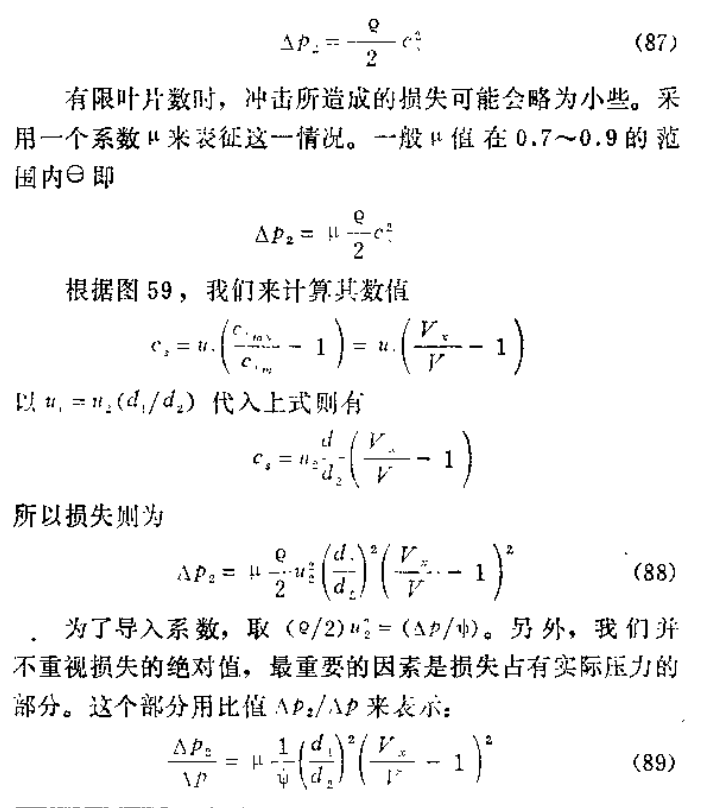

   沖擊損失的第二種形式,是由進口安裝導葉所引起的。圖60所示的速度三角形也可用來解釋這種特殊情況。我們可以回顧一下;在有限葉片數時,絕對出口速度c3的方向顯地增大到α3,而導葉的角度要與此α3相一致。當流量V由增加到Vx時,c2m增加到c2mx,但流量的變化也使c3u變化到c3ux和前面一樣,假設用速度三角形&bea;3邊上頂點的變化來表示流量變化的結果。圖60即示出了兩個速度三角形的頂點。其中,額定點時的α3決定導葉的角度,而較大流量時的頂點由c2mx決定。于是在這里就產生了一個沖擊分量c3. 在式(90)中,除了括號內的數值外(將在下面討論),它表明沖擊損失和ψ成反比。這就說明在給定的△p時,圓速度增加,則ψ減小,從而導致沖擊損失的加大。
