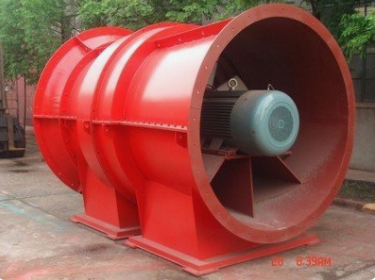

變頻技術在主風機上的應用
礦井提升機主電機的冷卻至關重要，如果主電機冷卻系統設計不當，將會對提升機主電機造成非常大的危害。傳統的風量調節大都采用風門調節的方式，這種方式在實際使用中存在不足，給提升機的運行帶來了安全隱患，同時也與提升機的全數字控制系統越來越不適應。i問題的提出鮑店煤礦副井的2部提升機于2004年引進西門子技術進行了電控系統的改造，其主控系統為西門子S7―400系統，驅動系統采用晶閘管整流，運行以來取得了非常好的效果。其主電機的冷卻采用的是離心式風機，利用調節風門開度的大小來調節冷卻風量的大小，但是經過了一段時間的運行發現其存在以下的缺點：⑴啟動電流大主風機啟動時，如果風門的開度在15%以上，風機相當于帶載啟動，啟動電流在600A（電壓380V）以上，對電動機會產生較大的沖擊。曾經出現過開啟主風機時忘記關閉調節風門，導致啟動電流過大，電動機燒毀事故的發生。但主風機位于車房的底層，調節起來不是很方便。
風機效率非常低風機負載轉矩與轉速的2次方成正比，軸功率與轉速的3次方成正比。在風門控制風量的系統中，風機的轉速是不變的，所以其電效率非常低，根據風機實際運行情況來看，60%~70%的電能都消耗在調節風門及管網壓降上，造成電能資源的浪費。
風量不能自動調節根據季節的不同，主電機需要的冷卻風量不同。如果一直把風門開得很大，其噪音很大，對提升機司機的健康不利。因此需要根據溫度的變化，由人工來調節風門的開度，不能實現自動化調節。
2方案選擇現在變頻技術己經非常成熟，從開始的V/F控制，到矢量控制，一直到現在的直接轉矩控制。變頻器產品己經系列化，性能非?？煽?，在許多領域得到了廣泛的應用。經過論證，決定去掉調節風門，由變頻器驅動主風機電動機，通過調節電動機的轉速來調節冷卻風量。并將風機變頻器的控制信號引入提升機的控制系統中，實現風機狀態的實時監控以及風量的自動調節。結合提升系統的實際情況，選用西門子MicmMaster440變頻器，其控制方式為矢量控制，性能可靠穩定。
系統的接線如、所示。其中為帶有過流及熱保護功能的空氣開關，K，為接觸器，Q2為刀閘開關，K2為繼電器，S，為普通開關。
動力系統接線系統的功能風機的啟動不再是全壓啟動，而是在變頻器中設定了電動機啟動曲線，電動機將按照設定的曲線進行啟動，啟動電流由原來的600A以上，降到了200A以下，大幅度地減少了啟動電流對電動機的沖擊。
變頻器正常時的啟動順序變頻器正常時，要斷開Q2，然后合空氣開關Qw合手動開關S，這時變頻器上電。絞車根據司機的命令發出“變頻器啟動”命令，1吸合，變頻器開始啟動。啟動完畢后，變頻器“啟動完畢”反饋信號接點閉合，風機正常啟動完畢。在PLC程序中，對反饋命令設置了一個6s的延時，即如果PLC發出“變頻器啟動”命令6s以后，未得到變頻器“啟動完畢”。
反饋信號，則會發出風機故障的信號，并閉鎖絞車，這時有可能是K2故障或變頻器產生故障。
變頻器發生故障情況下的風機啟動當變頻器發生故障不能正常運行時，這時風機的控制方式恢復到原來方式，啟動順序如下：首先要把風門的開度調節到15%以下，合刀閘Q2，然后合空氣開關Qi，最后合開關Si，這時電動機全壓啟動。Si的設置就是為了在變頻器損壞時，能夠使風機正常啟動。同時刀閘Q2所帶的輔助點信號輸入到PLC，PLC檢測到這個信號，就會屏蔽檢測變頻器“啟動完畢”信號，僅僅檢測Ki的輔助接點。
在主電機的定子和轉子中廠家預埋了N00測溫電阻。利用S7400PLC的模擬量輸入模塊，可以很容易檢測到電動機實際溫度，利用變頻器的外部頻率跟定功能，就可以實現頻率隨檢測到的電動機實際溫度自動調節，實現方法如下：把PLC中1個模擬量輸出接點與變頻器的外部頻率給定接點連接，并把變頻器的頻率給定信號設置為4流信號，同時把連接的PLC模擬量輸出接點輸出信號也設置為4 ~20mA信號。根據鮑店煤礦主電機的絕緣為B級絕緣在PLC程序中設置當溫度高于100C時，PLC模擬量輸出接點輸出18mA信號，即風機以88%的速度運行；當主電機溫度低于20°C時，PLC模擬量輸出接點輸出6mA信號，即風機以12%的速度運行，在20~100C風機電動機的速度（以％表示）分成5個段，如所示。
速度圖速度沒有設置成隨主電機溫度成比例的變化，主要原因是主電機溫度隨時在變化，如果不分段，則風機電動機的轉速時刻在變化，對電動機的安全運行不利，所以把風機運行速度按照溫度范圍分成段。
（5）保護功能①風機的狀態監控首先接觸器Ki的吸合狀態要傳入到PLC，同時變頻器的啟動反饋信號也要傳入到PLC，這2個信號正常，系統才認為通風系統正常。
在變頻器損壞的情況下，系統就只是檢測R的狀態。
絞車如果在提升過程中檢測到了風機故障，在溫度不超過115C時，允許本次提升完成，然后閉鎖絞車直到故障處理完畢。
②提升機主電機溫度保護設置當主電機溫度超過115C時，控制系統就會產生電氣制動，防止提升機主電機超溫產生其他的事故。
4運行效果從投入運行以來，效果十分明顯，主要有以下特點：徹底解決了風機啟動電流大的問題，解除了啟動電流對電動機的沖擊；強了系統的安全性，有效地控制了提升機主電機溫度的變化；基本是免維護運行，降低了工人的勞動強度；降低了主風機運行時產生的噪音，減少了噪音對工人的危害。
-
