旋轉脫流之我見
信息來源：發布時間：2020-10-31閱讀：372
旋轉脫流的基本特點歸納起來有如下幾點:
(1)旋轉脫流的絕對轉向總是與葉輪轉向相同。
(2)旋轉脫流的絕對轉速總是小于葉輪的轉速,兩者大致保持比例關系。
(3)在風壓性能曲線上,從最高風壓點向小流量側轉折向下,表明旋轉脫流的開始從開始點到流量等于零的整個區間,旋
轉脫流始終存在。
(4)旋轉脫流的產生僅與葉片的結構有關,而與外界管道、葉片的自然頻率無關。
對于一定轉速的葉輪,開始出現旋轉脫流時的流量和旋轉脫流消失時的流量是固定不變的但兩者之間不一定重合。消
失點的流量總是比開始點大些,即所謂的“滯延性。
(5)旋轉脫流的存在對于風機的運行不一定有很顯著的影響。盡管脫流區內局部的氣流是不穩定的,但流經風機的總流
量是基本穩定的,壓力和功率也基本上穩定,這時風機還可以維持運行。
(6)如果沒有靈敏的儀器探測,旋轉脫流不易被察覺。只有當發生全葉長型旋轉脫流時,才能聽到明顯的節奏音響。
(7)旋轉脫流造成葉片附近的壓力波動,在進氣側比出氣側厲害些。
風機進入不穩定工況區運行,葉片上就有旋轉脫流產生,脫流區的個數從一個到數個不等,示風機的結構和工況而異。
葉片流道的阻塞造成葉片前后壓力的變化,改變了葉片原先的受力關系。葉片依次經過脫流失速區,受到交變力的作
用,這種交變力會使葉片產生疲勞。由于葉片本身存在固有的振動頻率,所以葉片每經過一次脫流區,就使其受到一
次激振力的作用。這種激振力的作用頻率與旋轉脫流的轉速成正比,當脫流區的數目為23………時,則作用于每個葉片
的激振力頻率也作2倍、3倍…?的變化。顯然,如果這激振力的作用頻率與葉片的固有頻率成整倍數關系,或者接近、
等于葉片的固有頻率,將使葉片發生共振。此時,葉片的動應力顯著增加,甚至可達幾十倍以上,使葉片很快斷裂。
由于鈾流通風機是高速旋轉的機被,只要…個葉片斷裂,就會將全部葉片打斷。因而,軸流通風機長期在不穩定工況區

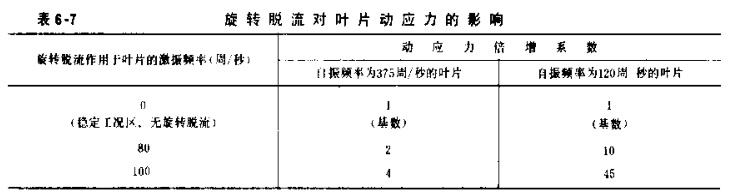

運行,易使葉片疲勞斷裂,造成嚴重破壞事故。從表67可以看出當澈振頻率接近葉片自振頻率時動應力成倍增大的數據。
.png)
綜上所述,軸流通風機在不穩定工況區運行是不允許的。為此,在軸流通風機投入運行前必須進行試驗,以確定風機進
入不穩定工況區時各監視儀表的指示數值,如風量、風壓、電流等,并在說明書上詳細注明,以供運行人員操作調整中
注意。
