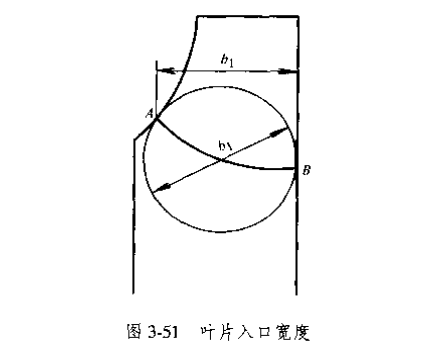

葉片入口寬度b₁(見圖3-51)為葉輪入口邊緣在子午面上的投影。如果將弧線b₁(即弧AB)繞葉
輪軸心線旋轉一周,便是葉片入口的流道截面,其值為F1=πD_1mb₁。該截面積F1應與子午速度c_1m垂直。但是,在通風機設計中,常把葉片入口的軸向?qū)挾萣1(見圖3-51)作為葉片入口寬度。這種做法,對于低比轉數的窄葉輪,兩者差別不大。但是,對于比轉數較大的寬葉輪,它們間的差別就大了。

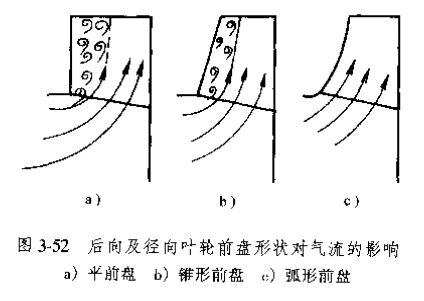

從公式(3-137)可知,葉片入口寬度b1和葉片入口的氣流充滿系數u1,速比等有關u1值與前盤形狀有很大關系、圖3-52a為平的前盤,在葉輪入口處有氣體分離,形成強烈的旋渦,甚至產生倒流,u1值低。這種渦除了構成了渦損以外,而且有效氣流截面大大減少,使入口速度劇增,從而增加流道內的摩擦損失。圖3-52b為錐形前盤,氣流的分離比平前盤輕,u1值高些。圖3-52c為弧形前盤.氣流轉彎時分離很少,u1值更高些。

e1值可參考圖3-48選取,或由公式(3-130a)近似計算,或按公式(3-130b)計算。圖3-53比較了氣流經過前向葉片的寬葉輪和窄葉輪時的流動情況。寬葉輪的流線a比窄葉輪的流線b要長些,但是前者的曲率半徑大,轉彎角度小,所以流力損失小些,這是前向葉輪寬度較大的原因。對于ns=25~65間平前盤的前向葉輪,葉片人口寬度可按下述范圍選取:
