葉片始端形狀確定
信息來源：發布時間：2020-11-14閱讀：337

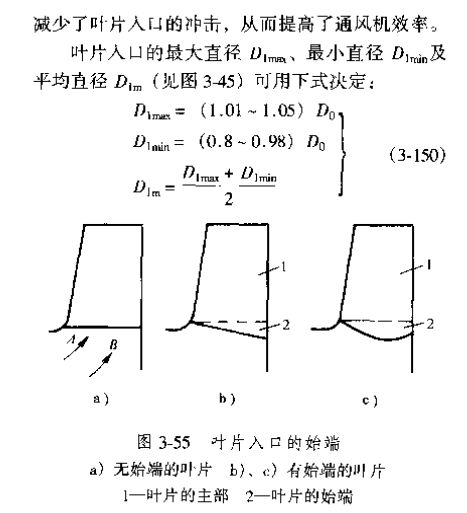

如前所述,靠近葉片前盤A點的氣流速度,比靠近后盤B點的大(見圖3-55a)當(B1A)A=(B1A)B時,A點的氣流角B1A比B點的氣流角B1B大,氣流的沖角將不等,沖角大的地方?jīng)_擊損失就大,降低了通風機效率:隨著葉輪寬度及氣流轉彎時速度不約勻程度的增加,氣流速度沿葉片寬度的
變化越大,它的影響也越厲害葉片可以分成主部和始端兩部分、如果把葉片始端設計成某種形狀,以保證沿葉片寬度的氣流沖角變化不大,就會減少前述的葉片入口沖擊損失。
最常用的方法是采用斜切的始端,如圖3-55b、c所示。氣流流向斜切始端時,靠近前盤的c1m大,u1也大;靠近后盤的c1m小、u1也小。因此,沿著葉片入口寬度,入氣流角的變化就小,這就
為保證沿葉片寬度氣流入口沖角都相同,可把葉片始端或整個葉片設計成空間葉片,有時稱為雙
曲率葉片。對于平前盤的前向葉輪,由于不是按著葉片入口氣流角B1來計算B1A,而是根據葉片彎曲形狀來考慮效率的影響,所以葉片始端不做成斜切、已有的試驗證明,平前盤的前向葉輪中,采用斜切始端不但不會提高效率,通風機壓力反而有些降低。
