      吹氧煉鋼轉爐在吹煉期間,產生大量含塵爐氣,其溫度和CO含量都很高,遇到空氣立即燃燒。爐氣中的粉塵總量約占金屬爐料總量的1%~2%,其主要成分是FeO和Fe2O3、粉塵粒徑在爐氣未燃燒時大部分在10μm以上,而燃燒后則有75%是1.0μm以下。由于煙氣溫度高、粉塵濃度大、粒徑小,又有CO的利用問題,因此轉爐的煙氣凈化系統比較復雜,設計轉爐煙氣凈化系統時應參閱專門的手冊。

本節僅介紹方案及實例供參考。
1.煙氣凈化回收方法
轉爐的煙氣凈化回收分為“燃燒法”和“未燃燒法”兩種。在《鋼鐵企業設計節能技術規定》中規定,中、小型鋼鐵企業不再建小于15t的吹氧轉爐。因此轉爐煙氣處理應采用“未燃法”凈化回收系統。
吹氧轉爐在吹氧治煉過程中,爐氣溫度約為1400℃,CO含量可達90%。為了回收利用CO,爐氣在出爐口后,可用升降的活動煙罩及爐口微壓差控制裝置。控制煤氣回收時,爐氣中CO的燃燒系數a≤0.8~1.0。
煙氣的凈化方法有“濕法”和“干法”兩種。
2.30t氧氣煉鋼轉爐煙氣凈化回收系統實例

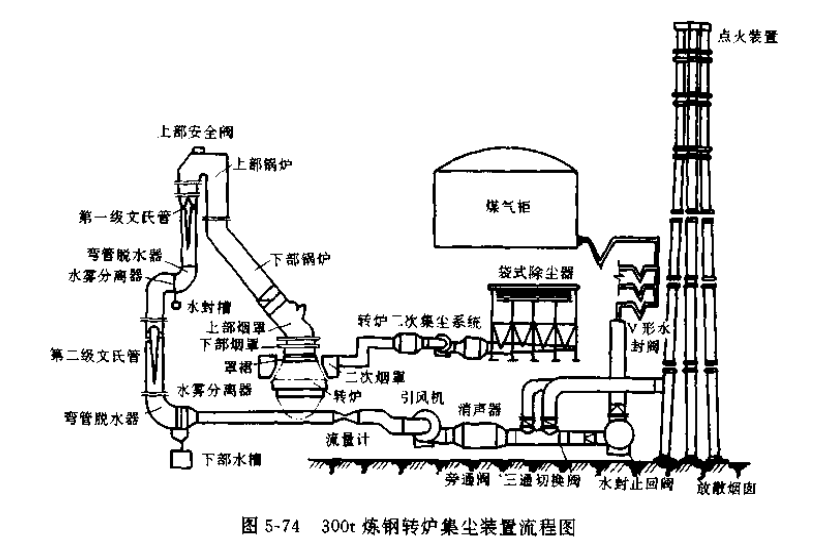

上海寶山鋼鐵總廠300t氧氣頂吹煉鋼轉爐的煙氣凈化回收系統是采用“QG”裝置。其流程圖見5-74。

該爐工藝參數為:公稱容量300t,出鋼量283~301t;鐵水比89%;吹氧量19.4m2/s;
冶煉周期36min,吹煉16min;排煙量58.3m3/s;排煙溫度1450℃,余熱鍋爐冷卻到1000C。爐氣含塵量g/m。
Q/G”裝置實現轉爐一次煙氣的冷卻、凈化、回收。同時有二次集塵系統,捕集爐口噴冒的及裝料,出鋼時外逸的煙塵。
該凈化回收系統的特點有以下四點：

(1)集塵技術
采用一次煙罩和二次煙罩復合集塵方式。一次煙罩為水冷升降式裙,升降幅度800m,閉罩時實現未燃回收煤氣。開罩時又可完全燃燒放散。二次煙罩為半封閉圍理,爐前設對開式水冷電動防煙門,自動開閉。
(2)冷卻技術

上、下煙罩及其裙部位采用密閉循環水冷方式。冷卻水進口溫度88℃,出口溫度118℃,用鰭片管空冷熱交換器。根據水溫變化,對膨脹水箱充氮、自動調節供水壓力。在上、下鍋爐部位采用強制循環汽化冷卻方式,蒸汽壓力3920kPa,平均產汽量每爐10t。將煙氣溫度降到1000℃。
(3)凈化技術
采用雙文氏管和彎頭脫水,具有高效能低阻力的凈化功能。第一級文氏管為盤式溢流文氏管,P一A型手動可調喉口,起降溫粗除塵作用;第二級文氏管為對噴調徑文氏管,采用R-D閥板,由爐口微差壓自動調節喉口開度,控制喉口風速80~100m/s,起精除塵作用,除塵效率99%~99-9%、第一、二級文氏管采用串級循環給水方式,給水量0.278m3/s，除塵系統采用分室反吹袋式除塵器,處理風量120000m3/h,內裝4292×10m圓筒形聚濾袋2240條,煙塵排放濃度小于50mg/m。
(4)煤氣回收及控制技術
采用中間未燃回收法,回收期罩裙下降,罩口間隙50mm。嚴格控制罩口處微正壓0~19.6pa狀態。并由過程控制器按正常吹煉、緊急停車以及異常事故三種狀態進行程序控制。
