離心式鼓風機葉輪裂紋補焊試驗及應用

信息來源：發布時間：2021-02-25閱讀：353

離心式鼓風機葉輪裂紋補焊試驗及應用



摘要：介紹了低合金高強度鋼焊接葉輪裂紋補焊新方法，并對葉輪補焊后的性能和成分進行了分析，對低合金高強度鋼焊接葉輪裂紋補焊提出了建議。

0  引言

在冶金工業中，高爐鼓風機為高爐輸送燃燒用空氣，其運行情況直接影響高爐產量，是整個高爐的心臟。某鋼鐵公司高爐用風機D1400由于運轉過程中產生振動，造成轉子第三級葉輪口圈部位出現約40mm長的穿透性裂紋，從而造成風機停機，使整個高爐停產。由于該轉子要求較高，轉子轉速為5700r/min；要求軸徑部位跳動小于0.01mm,口圈部位跳動小于0.15mm（見圖1）；葉輪輪蓋、軸盤和葉片材料為低碳合金鋼15MnNiCrMoV，組織為淬火馬氏體、回火索氏體，輪蓋、軸盤和葉片分別經過調質、焊接和焊后消應力處理，然后又進行了加工、平衡和超轉試驗。為了恢復生產，進行了有關試驗，對該葉輪進行了補焊處理。

1  焊接試驗

1.1  試驗材料

葉輪材料為15MnNiCrMoV，要求σb≥920MPa ，σs≥850MPa， ψ≥35% ，δ≥12% ，HB270～320，材料成分見表1。

                                 表1  材料成分                                  %



C

Cr

Si

Mn

Mo

V

Ni

15MnNiCrMoV

0.14

0.78

0.29

0.9

0.45

0.055

1.5

680S焊條熔敷金屬

0.12

30

1.20

1.70

0.30

0.25

9.0

由于葉輪焊接后需要進行550℃高溫消應力處理，之后進行半精加工，然后再進行消應力處理。共需要進行兩次高溫消應力。由于要求轉子軸徑部位跳動小于0.01mm，葉輪口圈部位跳動小于0.15mm，特別是軸徑部位不能出現大的焊接變形，以免引起轉動過程中的振動和不平衡。葉輪補焊過程和消應力處理后也不能出現大的變形，結合葉輪焊接工藝過程，并根據消應力處理溫度和以往單個葉輪補焊經驗及焊后消應力處理對變形影響的數據分析[1-3]，擬對轉子補焊后的消應力處理采用低溫消應力[2-3]。

葉輪原來焊接和補焊用低碳合金鋼焊條，經焊后消應力處理，焊縫金屬延伸率和斷面收縮率與母材接近?？紤]到葉輪口圈部位結構應力和工作應力很大，而且補焊后消應力處理采用低溫消應力[2-3]，決定采用不銹鋼焊條做補焊試驗。通過仔細研究和比較后，決定采用焊縫金屬屈服強度大于640 MPa，抗拉強度大于770 MPa，延伸率為22%～25%的卡斯特林焊條680S（化學成分見表1）進行焊接試驗，母材用15MnNiCrMoV板材，經調質處理后進行坡口加工和焊接。

1.2 試驗過程

    將厚度為8mm的15MnNiCrMoV板材按要求加工單邊45°坡口，鈍邊2mm, 進爐預熱200℃，拼裝、點焊，拼裝間隙2mm，以保證單面焊雙面成型。打底焊用Φ3.2焊條，蓋面焊用Φ4焊條。

焊條：680S Φ3.2 Φ4 ；Φ3.2 焊接電流：60 ～110 A；Φ4 焊接電流：90 ～150 A。

    直流正接，層間溫度≤300℃，焊條烘干溫度：350℃×2h。

焊接完成后清理焊縫，立即進爐進行焊后消應力處理。



消應力規范：溫升≤100℃/h, 進爐進行400℃×2h消應力處理，爐冷。

探傷：著色探傷。

加工：加工拉伸試樣。

檢驗：最后進行檢驗。

1.3  試驗結果

對試樣進行化學成分和接頭力學性能檢驗，力學性能見表2。

表2  力學性能



σb/MPa

σs/MPa

HB

1

1068.2

1048.8

306

2

1083.1

1073.1

308

3

1058.1

1050.6

306

平均值

1069.8

1057.5

306.8

由于焊接接頭在拉伸過程中變形存在不均勻性，屈服強度僅供參考，化學成分見表3。                        表3  化學成分                               %

C

Cr

Si

Mn

Mo

Nb

Ni

0.087

27.91

1.315

0.732

0.430

0.066

9.16

試驗結果表明：焊接接頭力學性能滿足葉輪材料強度要求。

2  葉輪裂紋補焊

2.1  葉輪的基本情況

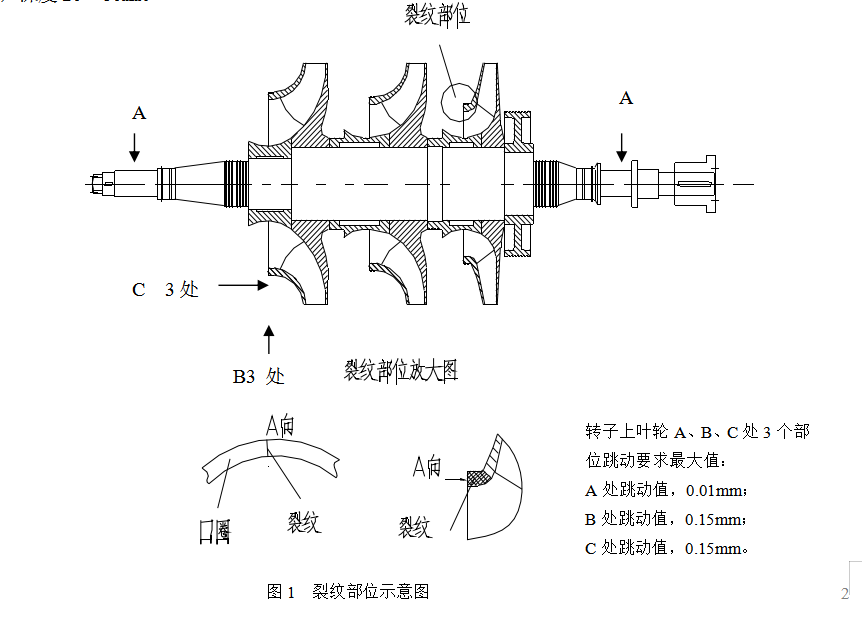

轉子共3級葉輪，轉速5700r/min,葉輪直徑Φ1000mm,材料15MnNiCrMoV。裂紋部位見圖1，裂紋長度40 mm，深度20～30mm。

2.2  葉輪補焊工藝過程

⑴ 清理：對裂紋部位清理，打磨，開出焊接U型坡口，要求：留1～2mm鈍邊（保證單面焊雙面成型），裂紋端部磨凈,見圖2。

⑵ 著色檢驗：對缺陷部位進行著色探傷，直至確認裂紋源清理干凈為止。

⑶ 焊接：①用氧-乙炔將焊部位及兩邊20mm區域預熱到200℃，保持10～20min。

②焊接：焊條 680S  Φ3.2  Φ4；直流正接； Φ3.2進行打底焊， 焊接電流：60 ～110 A；Φ4焊條進行焊接，焊接電流：90 ～150 A。

⑷ 消應力：溫升≤100℃/h, 進爐進行400℃×4h消應力，爐冷。溫度低于150℃時出爐。要求：轉子應墊平，不要歪斜。

⑸ 清理、探傷：清理焊接部位，打磨，著色探傷。

⑹ 加工：補焊部位加工光滑。

⑺ 做平衡。



2.3 檢驗結果

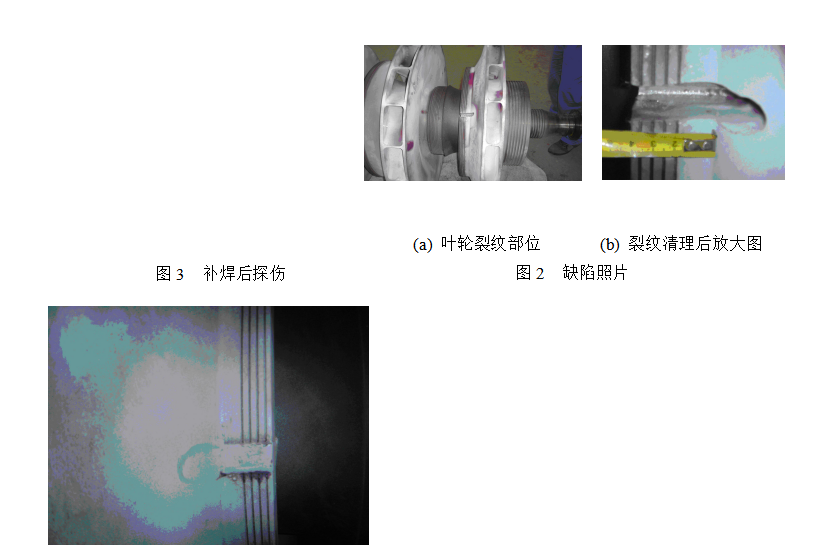

消應力處理后進行著色探傷，無任何缺陷（圖3）；對轉子在車床上進行打表檢測，軸徑部位跳動0.012mm，第三級葉輪口圈部位跳動0.14mm，滿足了圖樣和使用要求。

3  結論

(1) 對低合金高強度鋼焊接葉輪裂紋的補焊，焊接規范是保證補焊質量的關鍵。

(2) 低合金高強度鋼焊接葉輪產生裂紋后，在轉子上直接進行補焊，可將各部位的變形控制在要求的范圍內，焊接接頭力學性能滿足葉輪材料強度要求。

(3) 采用不銹鋼焊條補焊低合金高強度鋼焊接葉輪，焊后采用低溫消應力是成功降低拘束應力、控制變形的有效方法。

補焊后的轉子從2008年6月開始運轉至今，運轉正常。
