整流板長度對風機性能的影響

信息來源：發布時間：2021-03-08閱讀：333

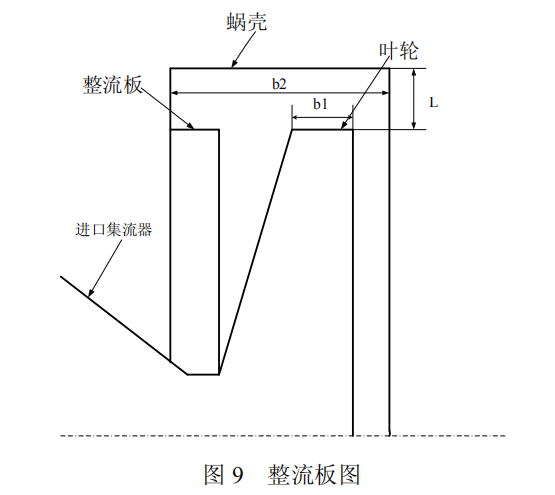

離心通風機中，氣流經葉輪做功后壓力增高速度增加，雖然經過了擴壓器的擴壓，速度進一步降低轉化為壓力能，但是通風機中的擴壓器基本都很簡單，相對高速的氣體進入蝸殼不但會出現尾流-射流現象，而且由于葉輪出口到蝸殼的突擴會在葉輪出口處產生不同旋轉強度的旋渦，這些都極大的影響了風機的效率。為了減少這種旋渦的出現，常常在蝸殼中安裝整流板，通過減小突擴從而減少大強度的旋渦，其結構如圖 9 所示。

本文研究了三個帶不同長度整流板的風機，其中 model 1 風機整流板長度是 180mm，model 2 風機的整流板長度是 100mm，model 3 風機的整流板長度是 70mm。三種模型相同位置網格疏密情況基本一致，蝸舌部分和蝸殼葉輪 interface 部分的網格尺寸相同；三種模型的蝸殼網格數分別是 714687、718966 和 730124；葉輪和進口集流器部分使用相同的模型，葉輪和進口集流器之間的間隙為 2mm。

圖 10 是整流板長度不同的模型風機整機模擬的性能曲線圖，可以看出三種模型的全壓和流量均達到了設計要求，在設計工況下 model 2 的全壓分別比 model 1 和 model 3 的全壓高了 2.5%和 1.18%，在大流量時 model 2 的全壓分別比 model 1 和 model 3 的全壓高了 6.3%和 0.85%，在小流量下相差則不是很大；效率的趨勢則基本與全壓趨勢保持一致，小流量下三種模型效率相差不大，在設計工況下 model 2 的效率分別比 model 1 和 model 3 的效率高了 1.19%和 1.13%，大流量下 model 2 的效率則分別比 model 1 和 model 3 的效率高了 7.1%

和 0.75%。

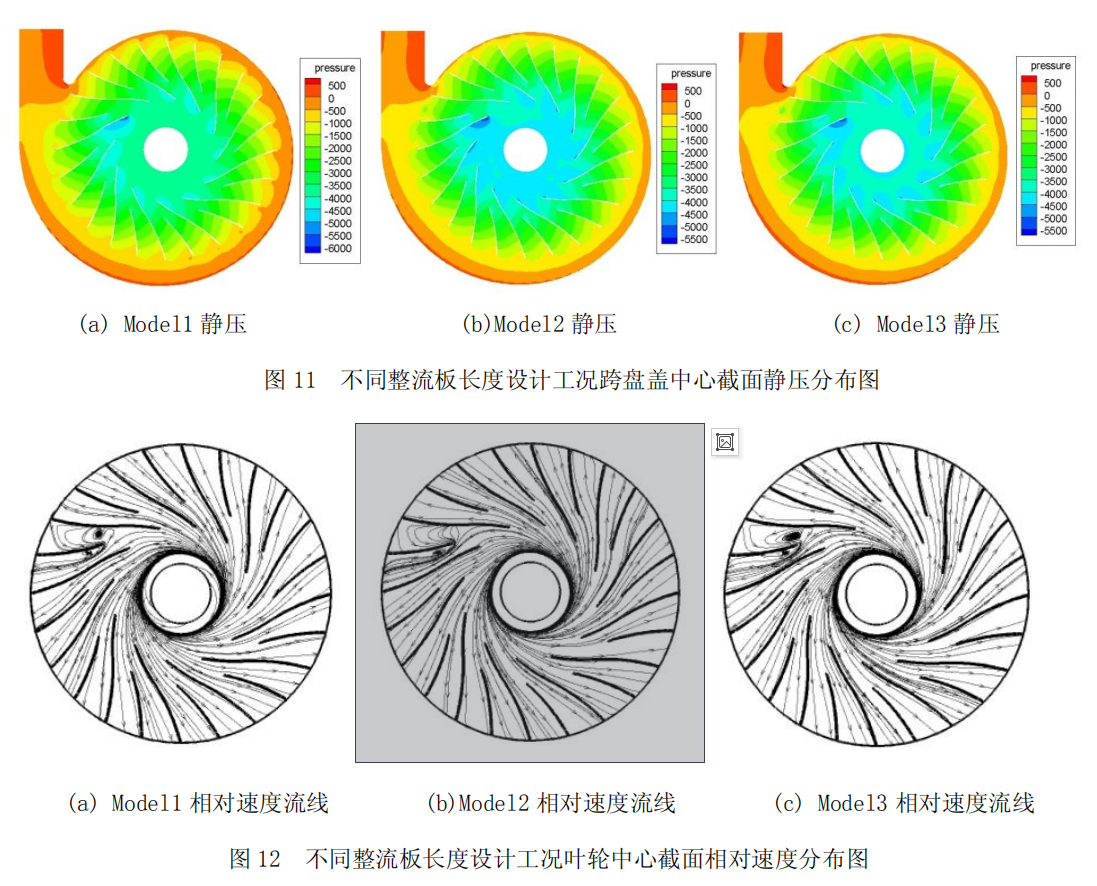

圖 11 是不同長度整流板的風機設計工況下跨盤蓋中心截面的靜壓分布，可以看出隨著半徑的增大，整流板不同的三個模型靜壓都增加了，且三種模型的靜壓分布狀況相似，不同的是 model 1 出口壓力較低，氣流從葉輪進入蝸殼后靜壓迅速上升，model 2 和 model 3

出口壓力基本相同，氣流從葉輪進入蝸殼后壓力逐漸升高。圖 12 是不同長度整流板的風機設計工況下葉輪中心截面的相對速度分布，可以看出三個模型都在靠近蝸舌處的兩個葉道內出現了渦旋，其中 model 2 在上游的那個流道渦旋強度較大，下游流道渦旋強度很小，流

動狀況最好，model 1 雖然在兩個流道內都產生渦旋，渦旋強度較大，流動狀況尚可，model3 在兩個流道內都產生了比較大的渦旋，基本占據整個流道，流動狀況最差。這也說明風機下游設備會對上游設備產生影響。

結論：比較了不同長度的整流板對風機性能的影響，整流板過長會使其距離葉輪前盤的間隙過小，氣流在從葉輪進入蝸殼的時候流動非常不均勻，產生較大的流動損失，影響了風機的全壓和效率，整流板太短則會明顯減弱集流器與葉輪之間的氣體泄漏阻擋效果，也會影響

全壓和效率，合理長度的整流板會破壞因?yàn)槿~輪、蝸殼突擴產生的大尺度漩渦，同時對進口集流器和葉輪之間的氣體泄漏也有一定的阻擋作用，減少了流動損失和泄漏損失，提高了全壓和效率。
