Y4-73-16D風機振動故障處理

信息來源：發布時間：2021-03-12閱讀：320

摘要：通過對Y4-73№16D型引風機故障進行振動頻譜分析及解體檢查，發現葉片開裂導致轉子失衡，經采取相應措施，解決了振動問題。

0 引言

我廠發電車間35t/h燃煤鍋爐引風機系Y4-73№16D型風機，風量為96631m³/h，風壓為2283Pa，工作轉速為960r/min。自2006年2月以來該風機故障頻繁，表現為機座振動過大，地腳螺栓經常被振松動，導致彈性套柱銷聯軸器對中不好，電機振動加劇，嚴重影響其安全運行，當時采取的措施是清除葉輪表面的粘結物和做簡單的靜平衡，但效果并不好。經4月初對該風機做了全面測試，在此基礎上分析振動的原因是軸承故障和轉子不平衡，后經過更換軸承和葉輪，風機軸承的振動均在30μm以下，振動達到優良水平。

設備工況及結構簡介

鍋爐型號為WGZ35/3.82-18，設計排煙溫度為142℃，設計燃料成分為大同煤70%，平頂山煤30%，煤粉細度為200目（篩上=15%）。配套引風機的轉子系統由一個裝有12個葉片的葉輪和一根細長軸組成，它由兩個徑向支撐軸承呈懸臂式支撐，軸承型號為22326（調心滾子軸承），引風機軸通過彈性套柱銷聯軸器與電機相連。

振動情況及振動測試數據初步分析

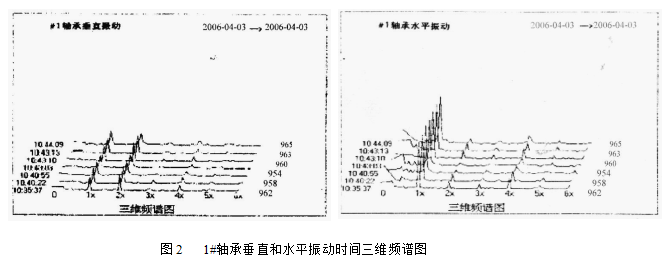

測量的振動數據見表1，其振動頻譜見圖2。

表1 解體前引風機測振記錄 μm

時間	1#軸承垂直振動		1#軸承水平振動		2#軸承垂直振動		2#軸承水平振動
時間	基頻	通頻	基頻	通頻	基頻	通頻	基頻	通頻
9：00	91∠175°	109	171∠204°	190	28∠278°	38	44∠219°	53
9：10	88∠184°	103	165∠201°	192	27∠278°	38	41∠217°	54
9：15	92∠180°	113	169∠205°	195	29∠278°	37	42∠215°	53

由表1看出，2#軸承水平振動稍大，而1#軸承水平振動嚴重超標。根據頻譜分析，1#軸承振動主要以基頻分量為主，說明引風機轉子存在一定的質量不平衡^[1]，同時，振動頻譜上存在一定的2×~6×高頻振動分量，說明軸承存在摩擦或緊力不足現象。

振動處理過程

由于引風機轉子存在一定的不平衡質量，首先進行了轉子的動平衡處理。但在現場欲加重測試計算分析中，發現風機停運重新啟動后計算應加質量位置漂移，而且振動恢復不到原始的振動水平（1#軸承垂直和水平振動基頻分量的振動相位與原始值相比均變化160°~190°）。因此，判斷引風機的軸承可能存在故障。

此外，做引風機軸承溫度的運行記錄，運行約10min，1#軸承溫度由26℃升至53℃，2#軸承溫度由26℃升至49℃。據廠家介紹，該軸承溫度在穩定之前溫升大約每5 min 3℃才正常，這也說明引風機軸承存在一定的問題。故決定解體引風機，檢查軸承和轉子。

打開風筒，解體引風機轉子和軸承后發現存在以下問題：

（1）6個葉片有沖刷磨傷痕跡，其中4個損傷較重，葉片底部包邊開裂，導致葉片內存積了一些細煙灰（葉片形式：后彎機翼型葉片，中間是空心）；

（2）整流罩圓周約60°的局部范圍有沖刷磨痕，深度為0.2~0.4mm；

（3）1#軸承間隙偏大，轉軸轉動時軸承有響聲；

（4）2#軸承游隙偏大，轉軸轉動時軸承內圈跟著轉動，但滾子滾動不暢，滾子在其軸承保持架內較松；

（5）1#和2#軸承的軸承位均有不同程度地跑外圈痕跡，經做緊力測試，分別有0.03mm和0.02mm的頂間隙。

針對上述檢查情況，將葉片結構改為單層鋼板直葉片，更換了1#、2#軸承，且在1#、2#軸承頂部加上了合適的不銹鋼墊片，使其各自保持緊力為0.02~0.03mm?？紤]到有磨痕的整流罩損傷不是特別嚴重，加之目前沒有備件，故沒有更換。

6月28日，更換葉輪和軸承后引風機轉子復位試車，對引風機進行了再次測振，測量的振動數據見表2。

表2 檢修后引風機測振記錄 μm

時間	1#軸承水平振動		2#軸承水平振動
時間	基頻	通頻	基頻	通頻
9：00	26∠275°	30	21∠274°	25
9：10	25∠281°	29	20∠271°	24
9：15	25∠285°	29	21∠278°	25

軸承溫度也做了運行記錄，引風機運行1.5h兩軸承溫度由26℃升至43℃后穩定。第二天將引風機停運重啟后測量數據和前一天的測量數據基本一致。至此，引風機振動偏大故障得以解決。

振動原因分析

從上述分析和處理過程看出，引風機振動較大的原因是其軸承出現故障和轉子存在一定的

不平衡。由于實際運行中，系統除塵裝置效率不高，鍋爐排煙煙氣內顆粒懸浮物濃度的增加導致葉片磨損的加劇，而原葉輪葉片結構形式為后彎機翼型，當包邊在長期煙灰的沖刷下開裂時，一部分細顆粒煙灰進入葉片內腔，這是造成引風機存在一定不平衡的主要原因。更換成后彎直葉片型葉輪后，可有效杜絕同類故障的再次發生。

而1#、2#軸承間隙偏大影響軸承正常工作的原因，是因?yàn)樵撘L(fēng)機長期運行期間振動一直偏大，過大的振動可能使得軸承部件振松、間隙變大。軸承故障反過來使振動繼續增大，形成惡性循環。
