引風機電機超流過大淺析

  中意機電鼓風機制造有限公司  任江強

【摘要】本文結合一例一風機電機超流過大，電機極易跳閘，造成風機不能運行的原因分析及處理，證實了引風機在非工況區運行是其主要原因，可供同行參考借鑒。

關鍵詞：引風機電機   電流超流    電機跳閘   工況區  非工況區

一、概述

    溫州項目投產一臺鍋爐引風機，所配風機為F9-28№7.1D離心引風機。風量 16290 m3/h，靜壓升 6850 Pa，轉速2900 r/min，設計溫度150℃，所配電機Y280S-2型，采用變頻器變頻，功率75kw，轉速為2970 r/min，額定電流為140A，江蘇大中電機廠生產?？蛻粼谡{(diào)試中，發現30HZ~40HZ運行，核算電流與測試電流差別較大，變頻到40HZ以上

就會出現跳閘，導致風機不能運行。

通常，電動機電流過大，電機跳閘有下列原因：

• 進口調節門裝反
• 電源電壓過低或單相斷路
• 風機輸送氣體密度過大或則溫度過低使壓力過大
• 啟動時進口調節門未關閉，帶負荷狀態
• 管網系統漏風量較多
• 變頻器存在問題（可以通過測試風機轉速來判斷）
• 電流變存在問題（可以現場用鉗形電流表測三相電流）

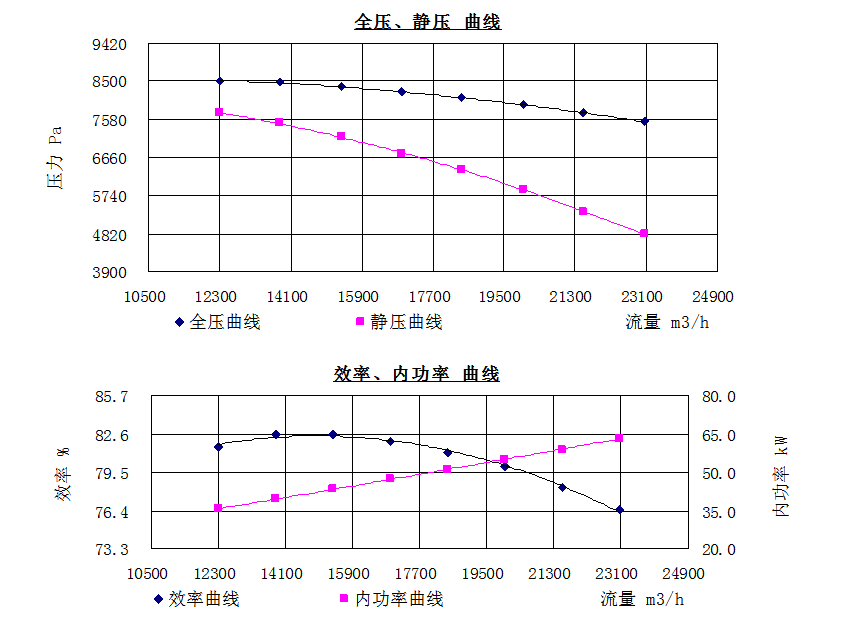

二、我方選型方案性能表

                        F9-28 №7.1D

流量(m³/h):16290  靜壓(Pa):6931  效率(%):82.2  內功率(kW):45.7  所需功率(kW):60.6

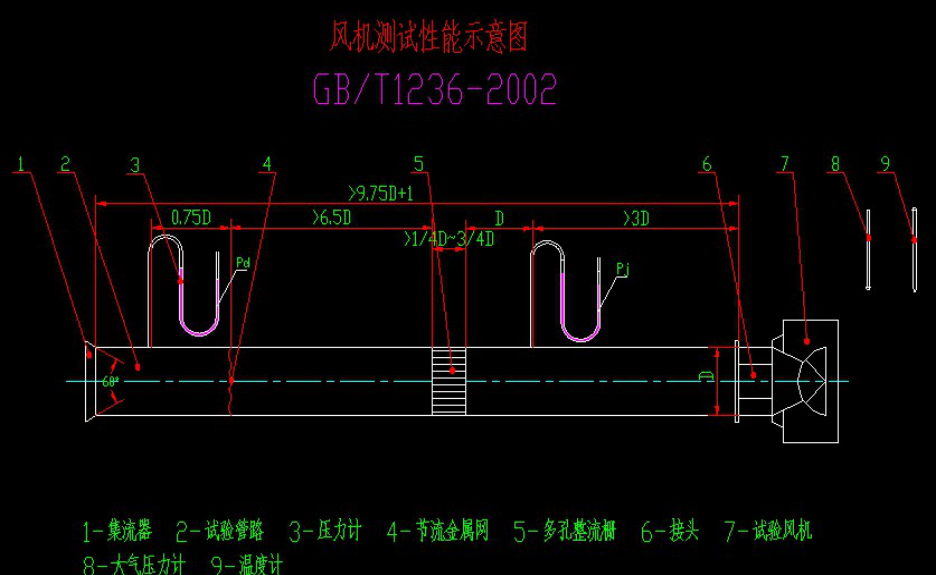

三、通風機性能進氣實驗裝置：執行國家標準GB/T1236-2002，在溫度20℃下，大氣壓為P=101235Pa，相對濕度50%。

通風機性能進氣實驗裝置概述，在國家標準測試風機性能時，先設定進口直徑D，安裝管道直徑D，然后按上圖尺寸裝設測試點，啟動電機，設定電機轉速，先關閉進口閥門，慢慢打開進口閥門，分別測試出閥門不同開度流量、壓力、功率，一般測試八個風機運行點，然后繪制此風機性能曲線，根據實測風機功率與理論設計功率比值，求得風機效率。取風機效率最高點作為該型號風機最高效率點，其最高效率點的±10%，最為該風機工作最佳工況范圍。

四、下表是客戶引風機測試記錄表：

客戶計算方案：把風機接入整個系統中去調試

配套電機：2-75kw/380V，變頻范圍（30~50HZ）

電機變頻為30HZ,此時風機轉速為： n=2970x30/50=1781 r/min

測試氣體溫度為常溫20℃，假設理想狀態下，其密度為ρ=1.2kg/m3

測試進口管道直徑為：D=700mm=0.7m

客戶強調說，此測試裝置，測試結果保證：

流量偏差：（+5%~-5%）

壓力偏差：（+5%~-5%）

軸功率偏差：（+5%~-5%）

風機功率核算：N=Q（流量）*P（全壓）/風機效率η/機械傳動效率μ*電機儲備系數λ

1按照頻率30HZ，調節門開度50%時核算，由測試得：

流量：Q1=3.14*（D/2）^2*v1*3600=3.141526*0.35*0.35*3.3*3600=4572 m3/h

全壓：P1=P（靜壓出）+P（靜壓入）+1/2ρ（*v1）^2（動壓）

        =17+4300+0.5*1.2*3.3*3.3

        =4323.5 Pa

該風機為懸臂支撐結構（D式傳動），機械傳動效率η=0.98

該風機為引風機，工作溫度為150℃，電機儲備系數λ=1.3

風機效率，客戶按照該風機工況點選型設計效率取值，η=0.8

即風機運行功率N= Q（流量）*P（全壓）/風機效率η/機械傳動效率μ*電機儲備系數λ

=4572*4323.5/0.8/0.98/3600/1000*1.3

=8.92kw

計算電流為I=2*N=2*8.92=17.84A

而測試結果為I=61A

2按照頻率30HZ，調節門開度90%時核算，由測試得：

流量：Q1=3.14*（D/2）^2*v1*3600=3.141526*0.35*0.35*11.6*3600=16071 m3/h

全壓：P1=P（靜壓出）+P（靜壓入）+1/2ρ（*v1）^2（動壓）

        =50+1600+0.5*1.2*11.6*11.6

        =1730.7 Pa

該風機為懸臂支撐結構（D式傳動），機械傳動效率η=0.98

該風機為引風機，工作溫度為150℃，電機儲備系數λ=1.3

風機效率，客戶按照該風機工況點選型設計效率取值，η=0.8

即風機運行功率N= Q（流量）*P（全壓）/風機效率η/機械傳動效率μ*電機儲備系數λ

=16071*1730.7/0.8/0.98/3600/1000*1.3

=12.55kw

計算電流為I=2*N=2*12.55=25.1 A

而測試結果為I=110 A

由以上兩次抽樣，兩者電流差別較大，說明一部分能量損失嚴重，并且變頻到40HZ，就出現跳閘，風機不能啟動，客戶認為我方選型設計錯誤，這其中原因在哪呢？

F9-28 №7.1D 此風機模型，由風機試驗測試轉換后，在150℃，轉速2900r/min時，風機流量在12293~23049m3/h區域內，其靜壓升在7728~4806 Pa，功率在47.3~83.7kw時，風機呈現的效率為82.6~76.4%。而客戶測試在溫度20℃，轉速為1740r/min，與風機實際選型設計差別極大，是風機效率迅速下降，由客戶試驗數據可知，此時風機運行效率在22~35%左右，但是在核算時，客戶選擇風機效率為80%左右，這就是兩者測試電流和計算電流差別大的原因所在。

解決方案：系統運行后，氣體溫度在150℃，關閉風機調節門，啟動風機，速度調到設計轉速2900r/min，慢慢打開調節門，使風機運行點與系統管網阻力匹配后，風機就能在效率80%左右范圍內運行，就不會產生超流（跳閘）現象。

參 考 文 獻

［ 1 ］商景泰 編 通風機手冊     北京：機械工業部出版社，1994

［ 2 ］姚有峰 編 電路與電工技術實驗     北京：中國科學技術大學出版社，2008.08

［ 3 ］中國標準出版社第三編輯室 編 中國機械工業標準匯編（第三版） 風機卷（下）     北京：中國標準出版社，2009.03
